Библиом:{?л ленинградский институт текстильной и легкой промышленности им. с. м. кирова и иркутский институт органической химии сибирского отделения ан ссср

Иллюстрации

Показать все

Реферат

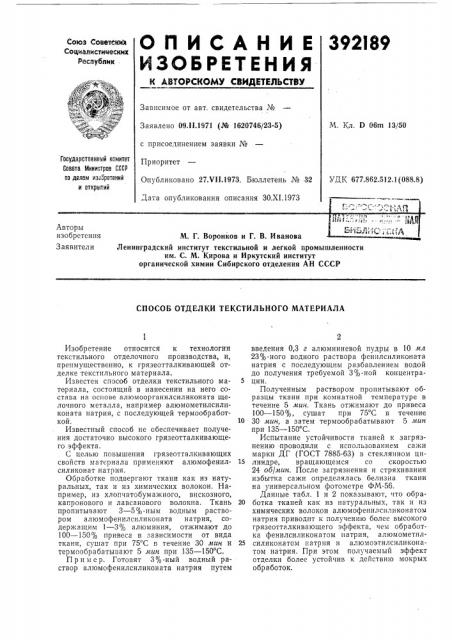

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

392I89

Союз Советски1е

Социалистических

Республик

)?F !3„

Зависимое от авт. свидетельства Ме

Заявлено 09.II.1971 (М 1620746/23-5) с присоединением заявки Хе

Приоритет

Опубликовано 27.VII.1973. Бюллетень Ме 32

Дата опубликования описания ЗО.XI.1973

М. Кл, D 06m 13/50

Государственный ксмитет

Савета Министров СССР

Il0 делам изевретений и атнрытий

УДК 677.862.512.1 (088.8) Авторы изобретения

Заявители

М. Г. Воронков и Г. В. Иванова

Ленинградский институт текстильной и легкой промышленности им. С. М. Кирова и Иркутский институт органической химии Сибирского отделения АН СССР

СПОСОБ ОТДЕЛКИ ТЕКСТИЛЬНОГО МАТЕРИАЛА

Изобретение относится к технологии текстильного отделочного производства, и, преимущественно, к грязеотталкивающей отделке текстильного материала.

Известен способ отделки текстильного материала, состоящий в нанесении на него состава на основе алюмоорганилсиликоната щелочного металла, например алюмометилсиликоната натрия, с последующей термообработкой.

Известный способ не обеспечивает получения достаточно высокого грязеотталкивающего эффекта.

С целью повышения грязеотталкивающих свойств материала применяют алюмофенилсиликонат натрия.

Обработке подвергают ткани как из натуральных, так и из химических волокон. Например, из хлопчатобумажного, вискозного, капронового и лавсанового волокна. Ткань пропитывают 3 — 5О/о-ным водным раствором алюмофенилсиликоната натрия, содержащим 1 — 3 /е алюминия, отжимают до

100 — 150 привеса в зависимости от вида ткани, сушат при 75 С в течение 30 мин и термообрабатывают 5 мин при 135 — 150 С.

Пример. Готовят 3 /о-ный водный раствор алюмофенилсиликоната натрия путем введения 0,3 г алюминиевой пудры в 10 мл

23%-ного водного раствора фенплсиликоната натрия с последующим разбавлением водой до получения требуемой 3 /о-ной концентра5 ции.

Полученным раствором пропитывают образцы ткани при комнатной температуре в течение 5 мин. Ткань отжимают до привеса

100 — 150 О/о, сушат при 75 С в течение

10 30 мин, а затем термообрабатывают 5 мин при 135 — 150 С.

Испытание устойчивости тканей к загрязнению проводили с использованием сажи марки ДГ (ГОСТ 7885-63) в стеклянном ци15 линдре, вращающемся со скоростью

24 об/мин. После загрязнения и стряхивания избытка сажи определялась белизна ткани на универсальном фотометре ФМ-56.

Данные табл. 1 и 2 показывают, что обра20 ботка тканей как из натуральных, так и из химических волокон алюмофенилсиликонатом натрия приводит к получению более высокого грязеотталкивающего эффекта, чем обработка фенилсиликонатом натрия, алюмометил25 силиконатом натрия и алюмоэтилсиликонатом натрия. При этом получаемый эффект отделки более устойчив к действию мокрых обработок.

Таблица 1

Влияние отделки на грязеотталкивающие свойства ткани

Белизна ткани после загрязнения, о, Концентрация, вес.,/

Алюмоорганилсиликонат натрия хлопчатобумажная вискоза капрон лавсан

Необработанная

Фенилсиликонат натрия

Алюмометилсиликонат натрия

Алюмоэтилсиликонат натрия

Алюмофенилсиликонат натрия

Алюмофенилсиликонат натрия

19,9

18,2

26,5

30,1

Таблица 2

Устойчивость отделки к мокрым обработкам

Белизна ткани после мокрой обработки и последующего загрязнения, о, КонцентАлюмоорганилсиликонат натрия

Условия мокрой обработки рация, вес, % хлопчатобумажная вискоза лавсан капрон

22,6 (46,8)

35,8

2-кратная стирка в мыльно-содовом растворе

2-кратная стирка в мыльно-содовом растворе

2-кратная стирка в мыльно-содовом растворе с последующим кипячением в этом растворе 60 мин.

18,6 (38,0) 27,6

16,1 (28,0) 21,8 (54,0) 19,1 (42,0) 25,1 (30,0) 21,8 (39,0) металла с последующей термообработкой, отлича ощийся тем, что, с целью повышения грязеотталкивающих свойств материала, применя ют алюмофенилсиликонат натрия.

Предмет изобретения

Способ отделки текстильного материала, состоящий в нанесении на него состава на основе алюмоорганилсиликоната щелочного

Составитель Т, Смирнова

Техред 3. Тараненко

Редактор Г, Тимофеева

Корректоры: В. Федулова и О. Усова

Заказ 3067/16 Изд, № 1779 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

Алюмометилсиликонат натрия

Алюмофенилсиликонат натрия

3

3

22,0

20,0

46,8

38,3

61,0

54,0

14,1

13,0

38,0

23,0

49,6

42,0

15,6

23,5

28,0

23,0

46,5

39,0
