Реферат



,и

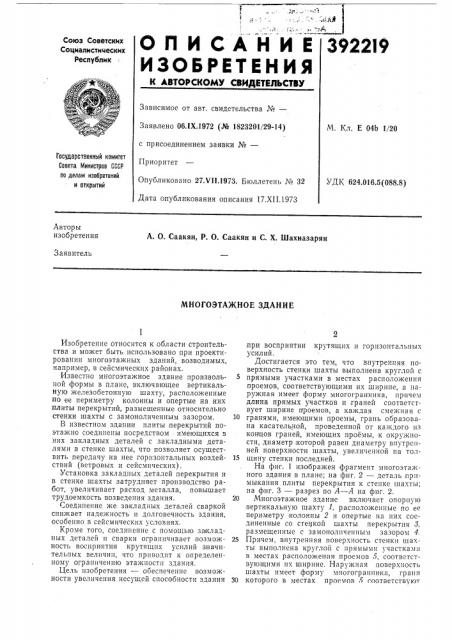

0 П И С А Н И Е 3922I9

И306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 06ЛХ.1972 (№ 1823201/29-14) с присоединением заявки №вЂ”

Приоритет

Опубликовано 27.Ч11.1973. Бюллетень № 32

Дата опубликования описания 17.XI I.1973

М. Кл. Е 04Ь 1/20

1асударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 624.016.5(088.8) Авторы изобретения

А. О. Саакян, Р. О. Саакян и С. Х. Шахназарян

Заявитель

МНОГОЭТАЖНОЕ ЗДАНИЕ

Изобретение относится к области строительства и может быть использовано при проектировании многоэтажных зданий, возводимых, например, в сейсмических районах.

Известно многоэтажное здание произвольной формы в плане, включающее вертикальную железобетонную шахту, расположенные по ее периметру колонны и опертые на них плиты перекрытий, размещенные относительно стенки шахты с замоноличенным зазором.

В известном здании плиты перекрытий поэтажно соединены посредством имеющихся в них закладных деталей с закладными деталями в стенке шахты, что позволяет осуществить передачу на нее горизонтальных воздействий (ветровых и сейсмических).

Установка закладных деталей перекрытия и в стенке шахты затрудняет производство работ, увеличивает расход металла, повышает трудоемкость возведения здания.

Соединение же закладных деталей сваркой снижает надежность и долговечность здания, осооенно в сейсмических условиях.

Кроме того, соединение с помощью за кладных деталей и сварки ограничивает возможность восприятия крутящих усилий значительных величин, что приводит к определенному ограничению этажности здания, Цель изобретения — обеспечение возможности увеличения несущей способности здания,при восприятии крутящих и горизонтальных усилий.

Достигается это тем, что внутренняя поверхность стенки шахты выполнена круглой с прямыми участками в местах расположения проемов, соответствующими их ширине, а наружная имеет форму многогранника, причем длина прямых участков и граней соответствует ширине проемов, а каждая смежная с

10 гранями, имеющими проемы, грань образована касательной, проведенной от каждого пз концов граней, имеющих проемы, к окружности, диаметр которой равен диаметру внутренней поверхности шахты, у.Båëè÷åííîé 0а тоl15 щину стенки последней.

На фиг. 1 изображен фрагмент многоэтажного здания в плане; на фиг. 2 — деталь примыкания плиты перекрытия к стенке шахты; на фиг. 3 — разрез по А — А на фиг. 2.

20 Многоэтажное здание включает опорную вертикальную шахту 1, расположенные по ее периметру колонны 2 и опертые на пих соединенные со стенкой шахты перекрытия 3, размещенные с замонолпченным зазором 4.

25 Причем, внутренняя поверхность стенки шахты выполнена круглой с прямыми участками в местах расположения проемов 5, соответствующими пх ширине. Наружная поверхность шахты имеет форму многогранника, грани

30 которого в местах проемов 5 соответствуют

302219 ширине последних, т. е. равна .ширине проема с увеличением размера в обе стороны на величину, необходимую для обеспечения заделки перемычки, а смежные с ними .грани образованы касательной, проведенной от каждого из концов граней проемов к окружности, диаметр которой равен диаметру внутренней поверхности шахты, увеличенной на толщину стенки последней.

Предмет изобретения

Многоэтажное здание произвольной формы в плане, включающее вертикальную железобетонную шахту, расположенные по ее периметру колонны и опертые на них плиты перекрытий, размещенные относительно стенкИ шахты с замоноличенным зазором, отличаюи ееся тем, что, с целью увеличения несущей способности здания при восприятии крутящих и горизонтальных усилий, внутренняя поверхность стенки шахты выполнена круглой в плане с прямыми участками в местах расположения проемов, а наружная имеет форму многогранника, причем длина прямых участков и граней соответствует ширине проемов, а каждая смежная с гранями, имеющими проемы, грань образована касательной, проведенной от каждого из концов граней, имеющих проемы, к окружности, диаметр которой равен диаметру внутренней поверхности шахты, увеличенному на толщину стенки последней.

392219

А-А

Фиг.з

Составитель Н. Павлова

Техред 3. Тараненко

Редактор Е. Дайч

Корректор А. Дзесова

Типография, пр. Сапунова, 2

Зак гз 3306,7 Изд. № 1827 Тираж 632 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
