Реферат

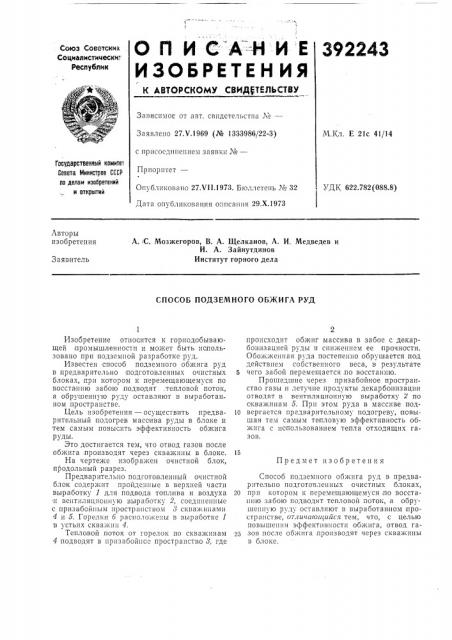

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства _#_-—

Заявлено 27Л .1969 (№ 1333986/22-3) с присоединением заявки №вЂ”

Приоритет—

М.Кл. E 21с 41/14

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 27Х11.1973. Бюллетень № 32

УДК 622.782 (088.8) Дата опубликования описания 29.Х.1973

Авторы изобретения

А. С. Мозжегоров, В. А. Щелканов, А. И. Медведев и

И. А. Зайнутдинов

Институт горного дела

Заявитель

СПОСОБ ПОДЗЕМНОГО ОБЖИГА РУД

Союз Советских

Социалистических

Республик

Изобретение относится к горнодобывающей промышленности и может быть использовано при подземной разработке руд.

Известен способ подземного обжига руд в предварительно подготовленных очистных блоках, при котором к перемещающемуся по восстанию забою подводят, тепловой поток, а обрушенную руду оставляют в выработан ном пространстве.

Цель изобретения — осуществить предварительный подогрев массива руды в блоке и тем самым повысить эффективность обжига руды.

Это достигается тем, что отвод газов после обжига производят через скважины в блоке.

На чертеже изображен очистной блок, пр одольный р азр ез.

Предварительно подготовленный очистной блок содержит пройденные в верхней части выработку 1 для подвода топлива и воздуха и во выработку 2, соед|шенпые с призабойпым пространством 8 скважинами

4 и 5. Горелки 6 расположены в выработке 1 в устьях скважин 4.

Тепло вой поток от горелок по скважинам

4 подводят в прпзабойпое пространство 8, где

2 происходит обжиг массива в забое с декарбонизацией руды и снижением ее прочности.

Обожженная руда постепенно обрушается под действием сооственного веса, в результате

5 чего забой перемещается.по восстанию.

Прошедшие через призабойное пространство газы и летучие продукты декарбонизацпп отводят в вентиляционную выработку 2 по скважинам 5. Прп этом руда в массиве под10 вергается предварительному подогреву, повышая тем самым те пловую эффективность обжига с использованием тепла отходящих газов.

Предмет изобретения

Способ подземного обн пга руд в предварительно подготовленных очистных блоках, 20 при котором к перемещающемуся,по восстанию забою подводят тепловой поток, а обрушенную руду оставляют в выработанном IIpOстрапстве, отличаю цийсл тем, что, с целью повышения эффективности обжига, отвод газов после обжига производят через скважины в блоке.

392243

Составитель В. Ленин

Редактор О. Юркова Техред E. Борисова Корректоры: Е. Сапунова и М. Лейзе1ниан

Заказ 5491 Изд. № 1791 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раун.ская наб., д. 4/5

Загорская типография
