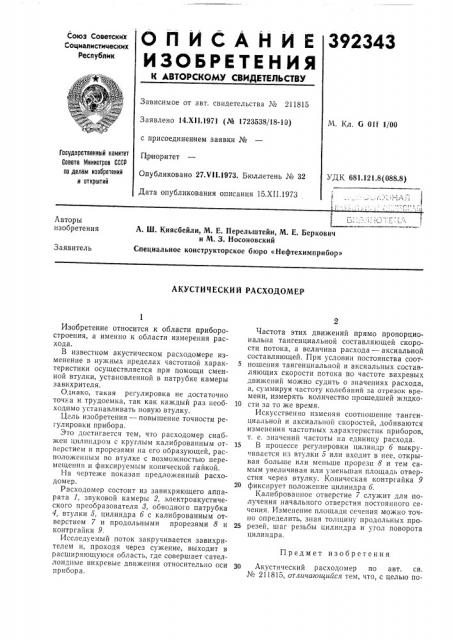

О П И С А Н И Е 392343

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 211815

Заявлено 14,XII.1971 (№ 1723538/18-10) с присоединением заявки №

Пр ио.ритет

Опубликовано 27.VII.1973. Бюллетень № 32

Дата опубликования описания 15.ХП.1973

М. Кл. 6 Olf 1/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 681.121.8(088.8) 1 (1

Авторы изобретения

А. Ш. Киясбейли, М. Е. Перельштейн, М. Е. Беркович и М. 3. Носоновский

Заявитель

Специальное конструкторское бюро «Нефтехимприбор»

АКУСТИЧЕСКИЙ РАСХОДОМЕР

Предмет изобретения

Изобретение относится к области приборостроения, а именно к области измерения расхода.

В известном акустическом расходомере изменение в нужных пределах частотной характеристики осуществляется при помощи сменной втулки, установленной в патрубке камеры завихрителя.

Однако, такая регулировка не достаточно точка и трудоемка, так как каждый раз необходимо устанавливать новую втулку.

Цель изобретения — повышение точности регулировки прибора.

Это достигается тем, что расходомер снабжен цилиндром с круглым калиброванным отверстием и прорезями па его образующей, расположенным во втулке с возможностью перемещения и фиксируемым конической гайкой.

На чертеже показан предложенный расходом ер.

Расходомер состоит из завихряющего аппарата 1, звуковой камеры 2, электроакустического преобразователя 8, обводного патрубка

4, втулки б, цилиндра 6 с калиброванным отверстием 7 и продольными прорезями 8 и контргайки 9.

Исследуемый поток закручивается завихрителем и, проходя через сужение, выходит в расширяющуюся область, где совершает сателлоидные вихревые движения относительно оси прибора.

Частота этих движений прямо пропорциональна тангенциальной составляющей скорости потока, а величина расхода — аксиальной составляющей. При условии постоянства соот5 ношения тангенциальной и аксиальных составляющих скорости потока по частоте вихревых движений можно судить о значениях расхода, а, суммируя частоту колебаний за отрезок времени, измерять количество прошедшей жидко10 сти за то же время.

Искусственно изменяя соотношение тангенциальной и аксиальпой скоростей, добиваются изменения частотных характеристик приборов, т. е. значений частоты на единицу расхода.

15 В процессе регулировки цилиндр 6 выкручивается из втулки б или входит в нее, открывая больше или меньше прорези 8 и тем самым увеличивая или уменьшая площадь отверстия через втулку. Коническая контргайка 9

20 фиксирует положение цилиндра 6.

Калиброванное отверстие 7 служит для получения начального отверстия постоянного сечения. Изменение площади сечения можно точно определить, зная толщину продольных про25 резей, шаг резьбы цилиндра и угол поворота цилиндра.

30 Акустический расходомер по авт. св. № 211815, отличающийся тем, что, с целью по392343 резями на его образующей, расположенным во втулке с возможностью перемещения и фиксируемым контргайкой.

Составитель Т, Дьяченко

Техред T. Курилко

Редактор T. Рыбалова

Заказ 3311 9 Изд. № 1910 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вып1ения точности регулировки выходной характеристики прибора, он снабжен цилиндром с круглым калиброванным отверстием и проКорректоры: В. Петрова и М. Коробова
