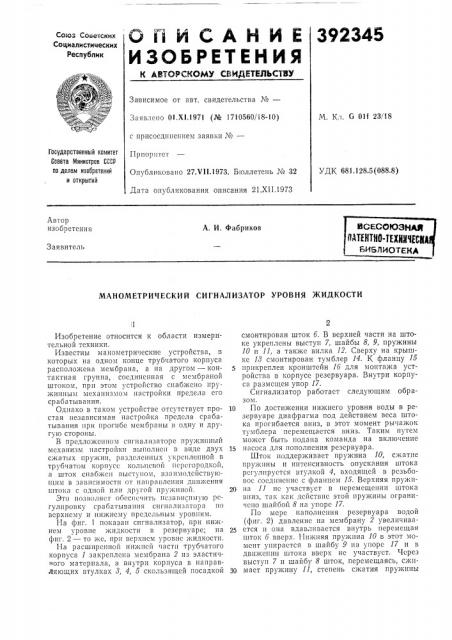

О1ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIo3 Советских

Социалистиыеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.Х1.1971 (№ 1710560/18-10) с присоединением заявки №вЂ”

Приорипгст

Опубликовано 27.Ч11.1973. Бюллетень № 32

Дата опубликования описания 21.XII,1973

М. Кл. G Olf 23/18

Гасударственный камитет

Совета MIIHHGTpOII СССР по делам изаоретеннй и открытий

УДК 681.128.5(088.8) Автор изобретения

А. И. Фабриков

Заявитель

МАНОМЕТРИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ

Изобретение относится к области измерительной техники.

Известны манометрические устройства, в которых на одном конце трубчатого корпуса расположена мембрана, а на другом — контактная группа, соединенная с мембраной штоком, при этом устройство снабжено пружинным механизмом настройки предела его срабатывания.

Однако в таком устройстве отсутствует простая независимая настройка предела срабатывания ири прогибе мембраны в одну и другую стороны.

В предложенном сш.нализаторе пружинный механизм настройки выполнен в виде двух сжатых пружин, разделенных укрепленной в трубчатом корпусе кольцевой Срсгородкой, а шток снабжен выступом, взаимодсйству10щнм в зависимости от направления движения штока с одной или другой пружиной.

Это позволяст Ооссисчить псзависпм1:!О pcCP3()3l hIB31111H СИГИ 3 7II33TOP 3 верхнему и нижнему предельным уровням.

На фиг. 1 показан сигнализатор, при ни>кием уровне жидкости в резервуаре; на фиг. 2 — то же, при всрхнсм уровне жидкости.

На расширенной нижней части трубчатого корпуса 1 закреплена мембрана 2 из эластичного материала, а внутри корпуса в направляющих втулках 3, 4, 5 скользящей посадкой смонтирован шток б. В верхней части на штоке укреплены выступ 7, шайбы 8, 9, пружины

10 и 11, а также вилка 12. Сверху на крышке 18 смонтирован тумблер 14. К фланцу 15 прикреплен кронштейн 16 для монтажа устройства в корпусе резервуара. Внутри корпуса размещен упор 17.

Сигнализатор работает следующим образом.

10 По достижении нижнего уровня воды в резервуаре диафрагма под действием веса штока прогибается вниз, в этот момент рычажок тумблера псремсщается вниз. Таким путем может быть подана команда на включение

15 насоса для пополнения резервуара.

Шток иоддер>кивает пружина 10, сжатие пру>кипы и интенсивность опускания штока

pcIулирустся втулкой 4, входящей в рсзьбовос соединение с флаицем 15. Верхняя пружп20 на 11 пс участвует в псремсщении штока вниз, так как действие этой пружины ограничено шайбой 8 на упоре 17.

По мере наполнения резервуара водой (фиг. 2) давление на мембрану 2 увеличива25 ется и она вдавливается внутрь перемещая шток 6 вверх. Нижняя пру>кина 10 в этот момент упирается в шайбу 9 на упоре 17 и в движении штока вверх нс участвует. Через выступ 7 и шайбу 8 шток, перемещаясь, сжи30 мает пру>кину 11, степень сжатия пружины

392345

Предмет изобрстения

° г

Жиг. 1

Составитель Н. Варнек

Техред T. Курилко Корректор Л. Новожилова

Редактор Т. Рыбалова

Заказ 3383/14 Изд. № 1802 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 регулирустся втулкой 5, входящей в рсзьбовые соединения с крышкой 18.

По достижении верхнего предела перемещения, вилка 12 перемещает рычажок тумблсра

14 вверх, тем самым дана команда на остановку насоса и прекращение подачи воды в резервуар.

Маномстрический сигнализатор уровня жидкости, содержащий трубчатый корпус, на одном конце которого расположсна мембрана, а на другом — контактная группа, шток, соединяющий мембрану с контактной группой, и пружинный механизм настройки, отличаюи ийся тем, что, с цель1о обеспечения независимой регулировки срабатывания сигнализатора по верхнему и нижнему предельным уровням, его пружинный механизм настройки выполнен в виде двух сжатых пружин, разделенных укрепленной в трубчатом корпусе

10 кольцевой перегородкой, а шток снабжен выступом, взаимодействующим в зависимости от направления движения штока с одной или другой пружиной.
