Реферат

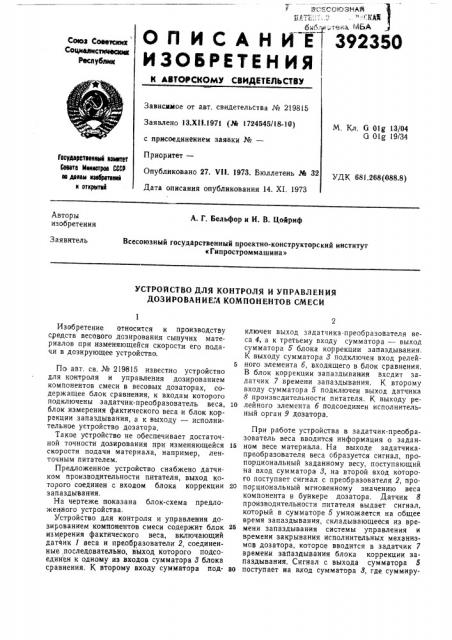

ОП ИСАНИЕ изоь втиния

Соеоз Советсеоа

Соцнавнстицас1ое11

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависммое от авт. свидетельства № 219815

Заявлено 13.ХИ.1971 (Ж 1724545/18-10) с присоединением заявки №вЂ”

П риоритет—

Опубликовано 27. Vll. 1973. Бюллетень М 32

Дата описании опубликования 14. XI. 1973

М. Кл. G 01д 13/04

G 0lg 19/34

ГасударатвеинвЮ ааваттет

Севата Меееатреа CCN ее делам иаебретеае и откаьпмй

УДК 681.268(088.8) Авторы изобретения

А. Г. Бельфор и И. В. Цойриф

Заявитель

Всесоюзный государственный проектно-конструкторский институт

«Гипростроммашина»

УСТРОИСТВО ДЛЯ КОНТРОЛЯ И УПРАВЛЕНИЯ

ДОЗИРОВАНИЕ."Л КОМПОНЕНТОВ СМЕСИ

Изобретение относится к производству средств весового дозирования сыпучих материалов при изменяющейся скорости era подачи в дозирующее устройство.

По авт. св. № 219815 известно устройство для контроля и управления дозированием компонентов смеси в весовых доваторах, содержащее блок сравнения, к входам которого подключены задатчик-преобразователь веса, блок измерения фактического веса и блок коррекции запаздывания, а к выходу — исполнительное устройство дозатора.

Такое устройство не обеспечивает достаточной точности дозирования при изменяющейся скорости подачи материала, например, ленточным питателем.

Предложенное устройство снабжено датчиком производительности питателя, выход которого соединен с входом блока коррекции запаздывания.

На чертеже показана блок-схема предложенного устройства.

Устройство для контроля и управления дозированием компонентов смеси содержит блок измерения фактического веса, включающий датчик 1 веса и преобразователи 2, соединенные,последовательно, выход которого подсоединен к одному из входов сумматора 8 блока сравнения. К второму входу сумматора подключен выход задатчнка-преобразователя веса 4, а к третьему входу сумматора — выход сумматора 5 блока коррекции запаздывания.

К выходу сумматора 8 подключен вход релей5 ного элемента б, входящего в блок сравнения.

В блок коррекции запаздывания входит задатчик .7 времени запаздывания, К второму входу сумматора 5 подключен выход датчика

8 произвсдительности питателя. К выходу ре1о лейного элемента б подсоединен исполнительный орган 9 дозатора.

При работе устройства в задатчик-преобразователь веса вводится информация о задан15 ном весе материала, На выходе задатчикапреобразователя веса образуется сигнал, пропорциональный заданному весу, поступающий на вход сумматора 8, на второй вход которого поступает сигнал с преобразователя 2, про8О порциональный мгновенному значению веса компонента в бункере дозатора. Датчик 8 производительности питателя выдает сигнал, который в сумматоре 5 умножается на общее время запаздывания, складывающееся из вре 8 мени запаздывания системы управления и времени закрывания исполнительных механизмов дозатора, которое вводится в задатчик 7 времени запаздывания блока коррекции запаздывания. Сигнал с выхода сумматора 5

80 поступает на вход сумматора 8, где суммируПредмет изобретения

Состввител В. Ввйншенкер

Редактор Т. Рыбвловв Техред Т. Курилко Корректоры А. Дзесовв и Л. Чуркина

Заиав 6ТЬ9 Иед. М 1805 Тираж 755 Подписное

G8HMIIH Государственного комитета о= истров СССР по дедвк изобретений и открытий, Москва, Ж-36, Раушская наб., д,. 4!5

Череповецкая городская типография ется с сигналом, поступающим с выхода преобразователя 2. При этом в сумматоре блока сравнения в каждый момент времени осуществляется ср-вчение скорректированного значения фактической загрузки с заданием. Прп достижении равенства между этими величинами происходит срабатывание релейного выходного элемента б блока сравнения, который выдает сигнал о прекращении дозирования на исполнительный орган 9 доватора.

Устройство для контроля и управления дозированием компонентов смеси по авт. св.

5 № 219815, отличающееся тем, что, с целью повышения точности дозирования при изменяющейся скорости поступления взвешиваемого материала в дозатор, оно снабжено датчиком производительности питателя, выход которого

1о соединен с входом блока коррекции запаздывания.
