Реферат



Л с л а-,. ан н" -; " и„., 1 .о дца библиотек» МБЛ

392444

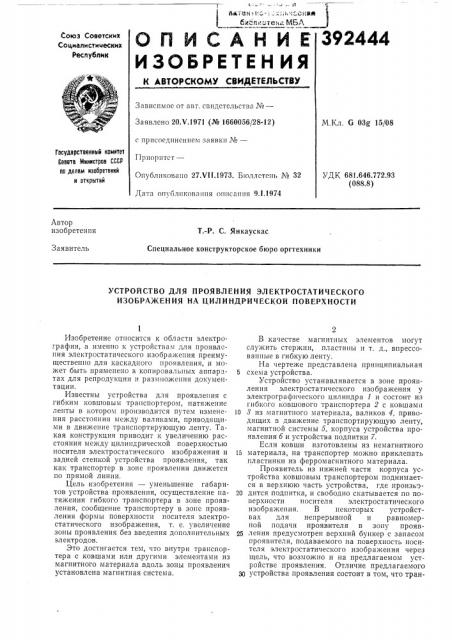

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистическин

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.V.1971 (№ 1660056/28-12) с присоединением заявки №вЂ”

Прнорптст—

Опубликовано 27.Н!.1973. Бюллетень № 32

Дата опублгпсоваппя описания 9.1.1974

М.Кл. G 038 15/08

Государственный комитет

Совета Министров СССР по делам изобретений н открытий

УДК 681.646.772,93 (088.8) Автор изобретения

T.-P. С. Янкаускас

Специальное конструкторское бюро оргтехники

Заявитель

УСТРОЙСТВО ДЛЯ ПРОЯВЛЕНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО

ИЗОБРАЖЕНИЯ HA ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ

Изобретение относится к области электрографии, а именно к устройствам для проявления электростатического изображения преимущественно для каскадного проявления, и может быть применено в копировальных аппаратах для репродукции и размножения документации.

Известны устройства для проявления с гибким ковшовым транспортером, натяжение ленты в котором производится путем изменения расстояния между валиками, приводящими в движение транспортирующую ленту. Такая конструкция приводит к увеличению расстояния между цилиндрической поверхностью носителя электростатического изображения и задней стенкой устройства проявления, так как транспортер в зоне проявления движется по прямой линии.

Цель изобретения — уменьшение габаритов устройства проявления, осуществление натяжения гибкого транспортера в зоне проявления, сообщение транспортеру в зоне проявления формы поверхности носителя электростатического изображения, т. е. увеличение зоны проявления без введения дополнительных электродов.

Это достигается тем, что внутри транспортера с ковшами или другими элементами из магнитного материала вдоль зоны проявления установлена магнитная система.

В качестве магнитных элементов могут служить стержни, пластины и т. д., впрессовапные в гибкую ленту.

На чертеже представлена причщипиальная

5 схема устройства.

Устройство устанавливается в зоне проявления электростатического изображения у электрографического цилиндра 1 и состоит из гибкого ковшового транспортера 2 с ковшами

10 8 из магнитного материала, валиков 4, приводящих в движение транспортирующую ленту, магнитной системы 5, корпуса устройства проявления б и устройства подпитки 7.

Если ковши изготовлены из немагнитного

15 материала, на транспортер можно приклепать пластинки из ферромагнитного материала.

Проявитель из нижней части корпуса устройства ковшовым транспортером поднимается в верхнюю часть устройства, где произьо20 дится подпитка, и свободно скатывается по поверхности носителя электростатического изображения. В некоторых устройствах для непрерывной и равномерной подачи проявителя в зону прояв25 ления предусмотрен верхний бункер с запасом проявителя, подаваемого на поверхность носителя электростатического изобр ажения через щель, что возможно и на предлагаемом устройстве проявления. Отличие предлагаемого

30 устройства проявления состоит в том, что тран392444

Составитель О. Волощенко

Редактор Л. Ксенофонтова Техред 3, Тараненко Корректор Е. Хмелева

Заказ G008 Изд. № 1871 Тираж 523 Подписное

Ц!1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская паб., д. 4/5

Загорская типография. спортер в зоне проявления под действием магнитных сил между ковшами и магнитной системой принимает форму поверхности носителя электростатического изображения, что способствует уменьшению расстояния задней стенки устройства проявления от поверхности электрографического цилиндра, и заодно осуществляется необходимое натяжение транспортера.

При этом не требуется регулировка натяжения в процессе эксплуатации, так как оно создается за счет промежутка между внутренней поверхностью транспортера и магнитной системой.

Кроме того, предлагаемая система натяжения транспортирующей ленты позволяет улучшить качество проявленного изображения за счет увеличения зоны проявления. При этом отпа4 дает необходимость в установке в зоне проявления дополнительных электродов.

Предмет изобретения

5 Устройство для проявления электростатического изображения на цилиндрической поверхности содержащее корпус с узлом подпитки и гибкий ковшовый транспортер, отличаюи ееся тем, что, с целью улучшения качества

l0 проявления, увеличения зоны проявления без введения дополнительных электродов и повышения эксплуатационных показателей, оно снабжено магнитной системой, расположенной вдоль зоны проявления внутри гибкого ковшо15 вого транспортера, снабженного магнитными элементами.
