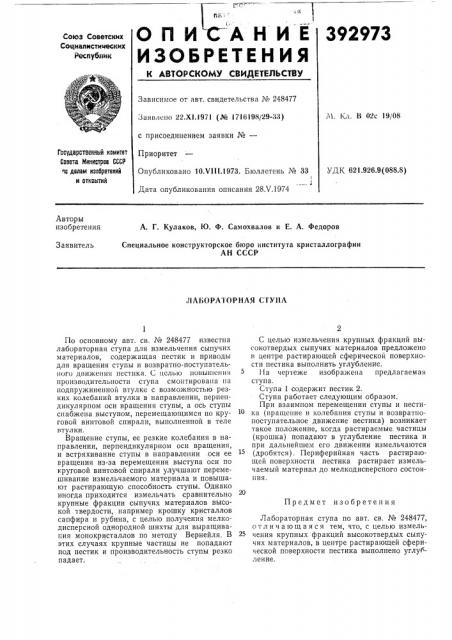

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

392973

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 248477

Заявлено 22.XI,1971 (М 1716198/29-33) с присоединением заявки №вЂ”

Приоритет

М. Кл. В 02с 19/08

Государственный комитет

Совета Министра СССР

la делам изобретений и откоытий

Опубликовано 10.VIII.1973. Бюллетень № 33

4

Дата опубликования описания 28. Ч.1974

УДК 621.926.9(088.8) Авторы изобретения

А. Г. Кулаков, Ю. Ф. Самохвалов и Е. А. Федоров

Заявитель

Специальное конструкторское бюро института кристаллографии

АН СССР

ЛЛЫ)РАЗБОРНАЯ С 1 У11Л го

Предмет изобретения

По основному авт. св. № 248477 известна лабораторная ступа для измельчения сыпучих материалов, содержащая пестик и приводы для вращения ступы и возвратно-поступательного движения пестика. С целью повышения производительности ступа смонтирована па подпружиненной втулке с возможностью резких колебаний втулки в направлении, перпендикулярном оси вращения ступы, а ось ступы снабжена выступом, перемещающимся по круговой винтовой спирали, выполненной в теле втулки.

Вращение ступы, ее резкие колебания в направлении, перпендикулярном оси вращения, и встряхивание ступы в направлении оси ее вращения из-за перемещения выступа оси по круговой винтовой спирали улучшают перемешивание измельчаемого материала и повышают растирающую способность ступы. Однако иногда приходится измельчать сравнительно крупные фракции сыпучих материалов высокой твердости, например крошку кристаллов сапфира и рубина, с целью получения мелкодисперсной однородной шихты для выращивания монокристаллов по методу Вернейля. В этих случаях крупные частицы не попадают под пестик и производительность ступы резко падает, С целью измельчения крупных фракций высокотвердых сыпучих материалов предложено в центре растирающей сферической поверхности пестика выполнить углубление.

11а чертеже изображена предлагаемая ступа.

Ступа 1 содержит пестик 2.

Ступа работает следующим образом.

При взаимном перемещении ступы и пестика (вращение и колебания ступы и возвратнопоступательное движение пестика) возникает такое положение, когда растираемые частицы (крошка) попадают в углубление пестика и при дальнейшем его движении измельчаются (дробятся). Периферийная часть растирающей поверхности пестика растирает измельчаемый материал до мелкодисперсного состояния.

Лабораторная ступа по авт. св. № 248477, отличающаяся тем, что, с целью измельчения крупных фракций высокотвердых сыпучих материалов, в центре растирающей сферической поверхности пестика выполнено углубление.

Редактор 3. Горбунова

Составитель Н. Бибина

Техред Т. Курилко

Корректор Е Хмелева

Заказ 1204/4 Изд. № 900 Тираж 576 ПодпиенаеЦНИИПИ Государственного комитета Совета Минксюрав СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
