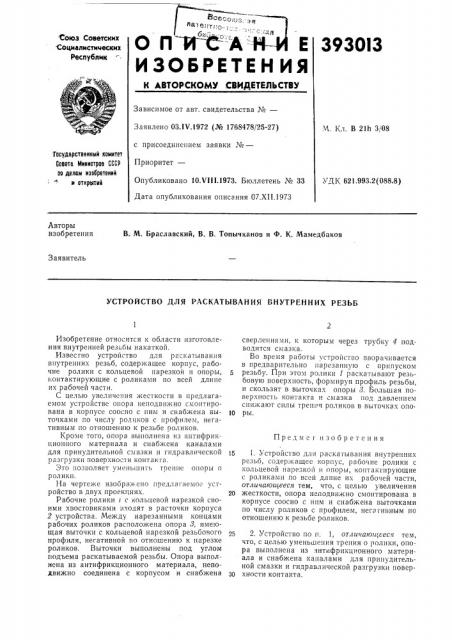

О П оЮ O А--Н- Е

ИЗОБРЕТЕН ИЯ

Союз С оветских Социалистических

Республик

3930I3

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.17.1972 (№ 1768478/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.VIII.1973. Бюллетень № 33

Дата опубликования описания 07.XII.1973

M. Кл. В 21h 3/08

Гасударственный комнтет

Совета Министров СССР по делам нэооретеннй н открытий

УДК 621.993.2(088.8) Авторы .изобретения

В. М. Браславский, В. В. Топычканов и Ф. К. Мамедбаков

Заявитель

УСТРОЙСТВО ДЛЯ РАСКАТЫВАНИЯ ВНУТРЕННИХ РЕЗЬБ

Предме г изобретения

Изобретение относится к области изготовления внутренней резьбы накаткой.

Известно устройство для раскатывания внутренних резьб, содержащее корпус, рабочие ролики с кольцевой нарезкои и опоры, контактирующие с роликами по всей длине их рабочей части.

С целью увеличения жесткости в предлагаемом устройстве опора неподвижно смонтирована в корпусе соосно с ним и снабжена выточками по числу роликов с профилем, негативным по отношению к резьбе воликов.

Кроме того, опора выполнена из антифрикционного материала и снабжена каналами для принудительной смазки и гидравлической разгрузки поверхности контакта.

3То позьоляет уменьшить трение опоры о ролики.

На чертеже изображено предлагаемо устройство в двух проекциях.

Рабочие ролики I c кольцевой нарезкой своими хвостовиками входят в расточки корпуса

2 устройства. Между нарезанными концами рабочих роликов расположена опора 8, имеющая выточки с кольцевой нарезкой резьбового профиля, негативной по отношению к нарезке роликов. Выточки выполнены под углом подъема раскатываемой резьбы. Опора выполнена из антифрикционного материала, неподвижно соединена с корпусом и снабжена сверлениями, к которым через трубку 4 под. водится смазка.

Во время работы устройство вворачивается в предварительно нарезанную с припуском

5 резьбу. При этом ролики I раскатывают резьбовую поверхность, формируя профиль резьбы, и скользят в выточках опоры 8. Большая поверхность контакта и смазка под давлением снижают силы трения роликов в выточках опо. !

О ры.!

5 !. Устроиство для раскатывания внутренних резьб, содержащее корпус, рабочие ролики с кольцевой нарезкой и опоры, контактирующие с роликами по всеи длине их рабочей части, отличающееся тем, что, с целью увеличения

20 жесткости, опора неподвижно смонтирована н корпусе соосно с ним и снабжена выточками по числу роликов с профилем, негативным па отношению к резьбе роликов.

25 2. Устройство по п. !, отличающееся тем, что, с целью уменьшения трения о ролики, опора выполнена из знтифрикционного матери. ала и снабжена каналами для принудительной смазки и гидравлической разгрузки поверзО хности контакта.
