Реферат



393l58

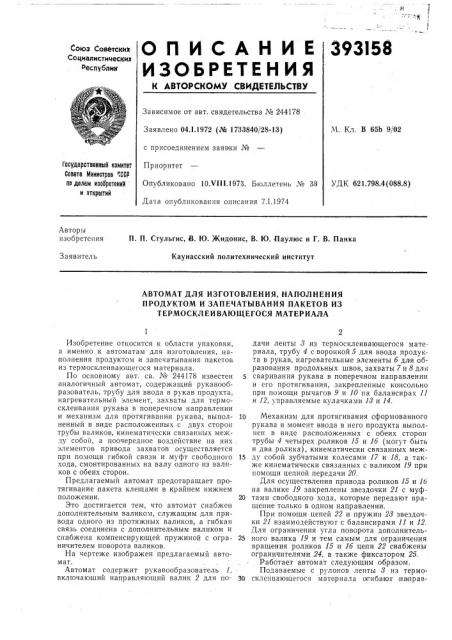

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СоаЕтСкИ1

Социалистических

Республик

Зависимое от авт. свидетельства № 244178

Заявлено 04.1.1972 (№ 1733840!28-13) с присоединением заявки №

Приоритет

Опубликовано 10.VI 11.1973. Бюллетень № 36

Дата опубликования описания 7.1.1974

М Кл В 65b 9/02

Государственный «омитет

Совета Министров ",ССр оо делам изооретеннй и открытий

УДК 621.798.4(088.8) Авторы изобретения

П. П. Стульгис, В. Ю. Жидонис, В. Ю. Паулюс и Г. В. Панка

Каунасский политехнический институт

Заявитель

АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ, НАПОЛНЕНИЯ

ПРОДУКТОМ И ЗАПЕЧАТЪ|ВАНИЯ ПАКЕТОВ ИЗ

ТЕРМОСКЛЕИВАЮЩЕГОСЯ МАТЕРИАЛА

Изобретение относится к области упаковки, а именно к автоматам для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала.

По основному авт. св. № 244178 известен 5 аналогичный автомат, содержащий рукавообразователь, трубу для ввода в рукав продукта, нагревательный элемент, захваты для термосклеивания рукава в поперечном направлении и механизм для протягивания рукава, выпол- 10 ненный в виде расположенных с двух сторон трубы валиков, кинематически связанных ме>кду собой, а поочередное воздействие на них элементов привода захватов осуществляется при помощи гибкой связи и муфт свободного 15 хода, смонтированных на валу одного из валиков с обеих сторон.

Предлагаемый автомат предотвращает протягивание пакета клещами в крайнем нижнем положении. 20

Это достигается тем, что автомат снабжен дополнительным валиком, служащим для привода одного из протяжных валиков, а гибкая связь соединена с дополнительным валиком и снабжена компенсирующей пружиной с огра- 2s ничителем поворота валиков.

На чертеже изображен предлагаемый автом ат.

Автомат содержит рукавообразователь 1, включаюший направляющий валик 2 для по- 30 дачи ленты 8 из термосклеивающегося материала, трубу 4 с воронкой 5 для ввода продукта в рукав, нагревательные элементы б дланя îáразования продольных швов, захваты 7 и 8 для сваривания рукава в поперечном направлении и его протягивания, закрепленные консольно при помощи рычагов 9 и 10 на балансирах 11 и 12, управляемые кулачками 18 и 14.

Механизм для протягивания сформованного рукава в момент ввода в него продукта выполнен в виде расположенных с обеих сторон трубы 4 четырех роликов 15 и 1б (могут быть и два ролика), кинематически связанных между собой зубчатыми колесами 17 и 18, а также кинематически связанных с валиком 19 при помощи цепной передачи 20.

Для осуществления привода роликов 15 и 16 на валике 19 закреплены звездочки 21 с муфтами свободного хода, которые передают вращение только в одном направлении.

При помощи цепей 22 и пружин 23 звездочки 21 взаимодействуюг с балансирами 11 и 12.

Для ограничения угла поворота дополнительного валика 19 и тем самым для ограничения вращения роликов 15 и 1б цепи 22 снабжены ограничителями 24, а также фиксатором 25.

Работает автомат следующим образом.

Подаваемые с рулонов ленты 8 из термосклепвающегося материала огибают на прав393158

Предмет изобретения

Составитель Г. Субботина

Техред Л. Богданова

Редактор Л. Гончарова

Корректоры Л. Царькова н Н. Учакина

Заказ 200, 7 Изд. Мв 853 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ляющие валики 2 и формуются рукавообразователем в рукав.

Сложенные края лент, проходя мимо нагревательных элементов б, свари ваюгся 8 продольном налравлении; Затем рукав перехватывается одной парой клещеобразных захватов и сваривается в поперечном направлении; одновременно ролики 15 и 1б подают ру.caiII e сторону рабочего, движения захватов, в то же самое время в IIIBKBT подают отмеренную порцию продукта. После .подачи прсдукта очередная лара клещеобразных захватов перехватывает паркет, и обе пары движутся некоторое время в одну сторону.

Как только очередная пара перехватывает пакет, фиксатор 25 упирается в ограничитель

24, и участок цепи 22 между 1пружиной 23 и звездочкой 21 остается неподвижным, и при дальнейшем ры вкообразном движении балансира пружина 28 растягивается. Но в это время и ту же cTopoll l движе вся второй балансир, который приводит во вращ ние,дополнительный валик 19, а через него и ролики 15 и 1б. Таким образом рукав подается равномерно: воздействие рывков балансиров исключается.

10 Автомат для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала по авт. св. М 244178, отличающийся тем, что, с целью предотвращения протягивания пакета клещами:в край15 нем нижнем положении, он сна бжен дополнительным валиком, служащим для при во да одного из протяжных валиков, а гибкая с вязь соединена с дополнительным валиком и сна бжена компенсирующей пружиной с ог20 раничителем поворота валиков.
