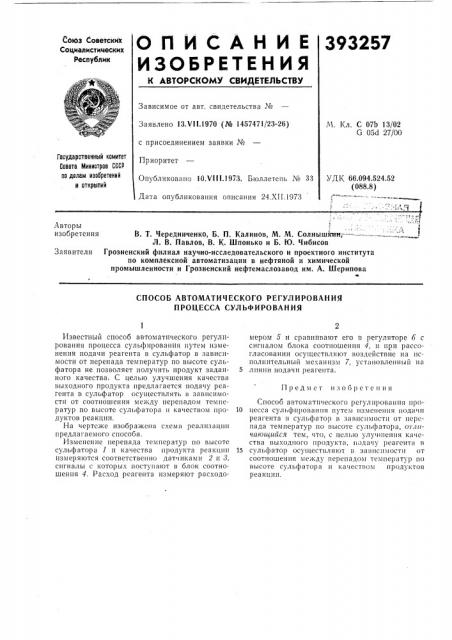

ОПЙСАНИЕ

ИЗОБРЕТЕНИЯ

393257 (. оюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.Vl l.1970 (№ 1457471/23-26) с присоединением заявки №

Приоритет

Опубликовано 10.Vill.1973. Бюллетень № 33

Дата опубликования описания 24.XII.1973

М. 1(л. С 07Ь 13/02

G 05d 27/00

Гасударственный комитет

Совета Министров СССР па делаы изобретений и открытий

УДK 66.094.524,52 (088.8) Д

Авторы изобретения

В. Т. Чередниченко, Б. П. Калинов, М. М. Солнышкин-;Л. В. Павлов, В. К. Шпонько и Б. Ю. Чибисов

Грозненский филиал научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности и Грозненский нефтемаслозавод им. А. Шерипова

Заявители

СПОСОБ АВТОМАТИЧ ЕСКОГО РЕГУЛ И РОВАН ИЯ

ПРОЦЕССА СУЛЬФИРОВАНИЯ

ПреДмет изобретения

Известный способ автоматического регулирования процесса сульфирования путем изменения подачи реагента в сульфатор в зависимости от перепада температур по высоте сульфатора не позволяет получить продукт заданного качества, С целью улучшения качества выходного продукта предлагается подачу реагента в сульфатор осуществлять в зависимости от соотношения между перепадом температур по высоте сульфатора и качеством продуктов реакции.

На чертеже изображена схема реализации предлагаемого способа.

Изменение перепада температур по высоте сульфатора 1 и качества продукта реакции измеряются соответственно датчиками 2 и 8, сигналы с которых поступают в блок соотношения 4. Расход реагента измеряют расходомером 5 и сравнивают его в регуляторе о с сигналом блока соотношения 4, и при рассогласовании осуществлгнот воздействие на исполнительный механизм 7, установленный на

5 линии подачи реагента.

Способ автоматического регулирования про10 цесса сульфировання путем изменения подачи реагента в сульфатор в зависимости от перепада температур по высоте сульфатора, отличающийся тем, что, с целью улучшения качества выходного продукта, подачу реагента в

15 сульфатор осуществляют в зависимости от соотношения между перепадом температур по высоте сульфатора и качеством продуктов реакции.

393257

Составитель P. Клейман

Текрсд T. Курилко

Редактор L=. Левина

Корректоры Л. Корогод и А. Николаева

Типография, пр. Сапунова, 2

Заказ 3394 15 Изд. М 888 Тираж 523 Почписнос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, jK-35, Раушская наб., д. 4/5
