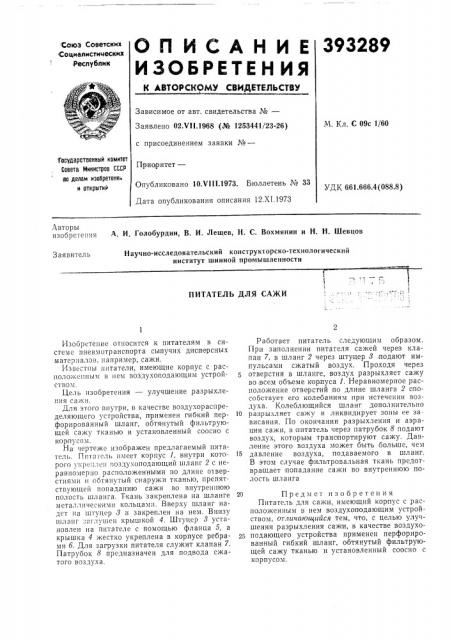

О ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

393289

М.оюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.Ч11.1968 (№ 1253441/23-26) с присоединением заявки №вЂ”

М. Кл. С 09с 1/60

Гасударственный комитет

Совета Министров СССР по делам изобретении и открытий

При(ритет—

Опубликовано 10.Ч111.1973. Бюллетень № 33

Дата опубликования описания 12.XI.1973

УДК 661.666.4 (088.8) Авторы изобретения А. И. Голобурдин, В. И. Лещев, H. С. Вохмянин и Н. Н. Шевцов

Научно-исследовательский конструкторско-технологический институт шинной промышленности

Заявитель

ПИТАТЕЛЬ ДЛЯ САЖИ

Изобретение относится к питателям в системе пневмотранспорта сыпучих дисперсных материалов, например, сажи.

Известны питатели, имеющие корпус с расположенным в нем воздухоподающим устройством.

Цель изобретения — улучшение разрыхления сажи.

Для этого внутри, в качестве воздухораспределяющего устройства, применен гибкий перфорированный шланг, обтянутый фильтрующей сажу тканью и установленный соосно с кор пусо м.

На чертеже изображен предлагаемый питатель. Ппт"".òåëb имеет корпус 1, внутри которого укреплс гоздухоподающий шланг 2 с неравномерно расположенными по длине отверстиями и обтянутый снаружи тканью, препятствующей попаданию сажи во внутреннюю полость шланга. Ткань закреплена на шланге металлическими кольцами. Вверху шланг надет ца штуцер 3 и закреплен на нем. Внизу и|ланг заглушен крышкой 4. Штуцер 3 установлен на пнтателе с помощью фланца 5, а крышка 4 жестко укреплена в корпусе ребрами 6. Для загрузки питателя служит клапан 7.

Патрубок 8 предназначен для подвода сжатого воздуха.

Работает питатель следующим образом.

При заполнении питателя сажей через клапан 7, в шланг 2 через штуцер 3 подают импульсами сжатый воздух. Проходя через

5 отверстия в шланге, воздух разрыхляет сажу во;всем объеме корпуса 1. Неравномерное расположение отверстий по длине шланга 2 способствует его колебаниям при истечении воздуха. Колеблющийся шланг дополнительно

10 разрыхляет сажу и ликвидирует зоны ее зависания. По окончании разрыхления и аэрации сажи, в .питатель через патрубoK 8 подают воздух, которым транспортируют сажу. Давление этого воздуха может быть больше, чем

15 давление воздуха, подаваемого в шланг.

В этом случае фильтровальная ткань предотвращает попадание сажи во внутреннюю полость шланга

20 Предм ет изобретения

Питатель для сажи, имеющий кор пус с расположенным в нем воздухоподающим устройством, отличающийся тем, что, с целью улучшения разрыхления сажи, в качестве воздухоподающего устройства применен перфорированный гибкий шланг, обтянутый фильтрующей сажу тканью и установленный соосно с корпусом.
