Быстрорежущая сталь

Быстрорежущая сталь

Иллюстрации

Показать все

Реферат

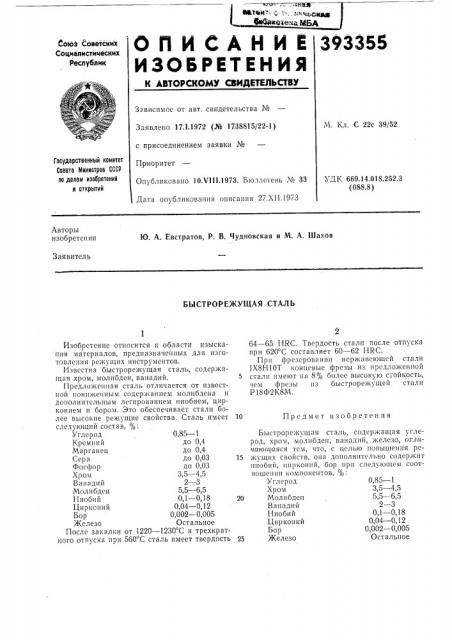

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

393356

Со1оз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 17.1.1972 (№ 1738815/22-1) с присоединением заявки №

Приоритет

Опубликовано 10.V111,1973. Бюллетень № 33

Дата опубликования описания 27.ХI1.1973

М. Кл. С 22с 39/52

Государственный комитет

Совета Министров СССР по делам иэооретений н открытий

УДК 669.14.018.252.3 (088.8) Авторы изобретения

Ю. А, Евстратов, P. В. Чудновская и M. А. Шахов

Заявитель

БЫ СТ РО Р Е)КУЩА Я СТАЛ Ь

1

Изобретение относится к области изыскания материалов, предназначенных для изготовления режущих инструментов.

Известна быстроре>кущая сталь, содержащая хром, молибден, ванадий.

Гlредло>кешгяя сталь отличается от известkloH пониженным содержанием молибдена дополнительным легироваиием ниобием, цирконием и бором. Это обеспечивает стали более высокие режущие свойства. Сталь имеет следующий состав, %:

Углерод 0,85 — 1

Кремний до 0,4

Марганец до 0,4

Сера до 0,03

Фосфор до 0,03

Хром 3,5 — 4,5

Ванадий 2 — 3

Молибден 5,5 — 6,5

1-Iиобий 0,1 — 0,18

Цирконий 0,04 — 0,12

Бор 0,002 — 0,005

Железо Остальное

После закалки от 1220 — 1230 С и трехкратного отпуска при 560 С сталь имеет твердость

64 — 65 HRC. Твердость стали после отпуска при 620 С составляет 60 — 62 НКС.

При фрезеровянии нержавеющей стали

IX81-110Т концевые фрезы из предложенной

5 стали имеют на 8% более высокую стойкость, чем фрезы пз быстроре>кущей стали

P 18Ф2 К8М.

10 Предмет изобретения

Быстроре>кушая сталь, содержащая углерод, xð01!, молноден, ВянядпЙ, железо, отла чаюп1аяся тем, что, с целью повышения ре15 жущих свойств, она дополнительно содержит ниобий, цирконий, бор прп следующем соотношении компонентов, %:

Углерод Q 85 — 1

Хром 35 — 45

Молибден 5,5 — 6,5

Ванадий 2 — 3

Ниобий 0,1 — 0,18

Цирконий 0,04 — 0,12

Бор 0 002 — 0 005

25 Железо Остальное
