Реферат

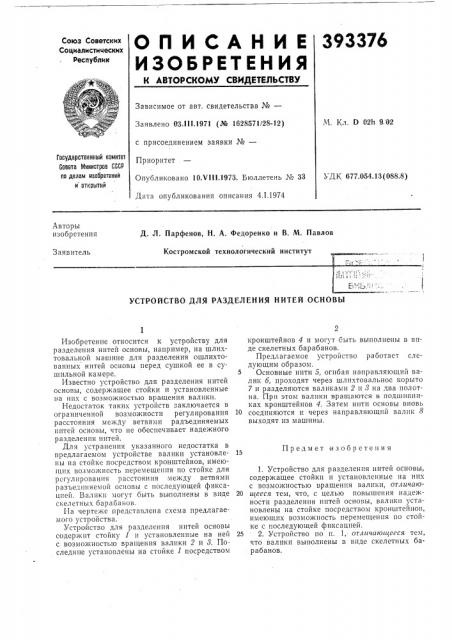

О П И С А Н И Е 393376

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.)11.1971 (№ 1628571/28-12) с присоединением заявки №вЂ”

Приоритет

Ж!. Кл. D 02h 9. 02

Государственный комитет

Совета Министров СССР по долам изобретений и открытий

Опубликовано 10.Ч111.1973. Бюллетень № 33

УДК 677.054.13(088.8) Дата опубликования описания 4.1.1974

Авторы изобретения

Д. Л. Парфенов, Н. А. Федоренко и В. М. Павлов

Костромской технологический институт

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НИТЕЙ ОСНОВЫ

Предмет изобретени я

Изобретение относится к устройству для разделения нитей основы, например, на шлихтовальной машине для разделения ошлихтованных нитей основы перед сушкой ее в сушильной камере.

Известно устройство для разделения нитей основы, содержащее стойки и установленные на них с возможностью вращения валики.

Недостаток таких устройств заключается в ограниченной возможности регулирования расстояния между ветвями радъединяемых нитей основы, что не обеспечивает надежного разделения нитей.

Для устранения указанного недостатка в предлагаемом устройстве валики установлены на стойке посредством кронштейнов, имеющих возможность перемещения по стойке для регулирования расстояния между ветвями разьеднняемой основы с последующей фиксацией, Валики могут быть выполнены в виде скелетных барабанов.

На чертеже представлена схема предлагаемого устройства.

Устройство для разделения нитей основы содержит стойку 1 и установленные на ней с возможностью вращения валики 2 и 8. Последние установлены на стойке 1 посредством кронштейнов 4 и могут быть выполнены в виде скелетных барабанов.

Предлагаемое устройство работает следующим ооразом.

5 Основные нити 5, огибая направляющий валик б, проходят через шлихтовальное корыто

7 и разделяются валиками 2 и 3 на два полотна. При этом валики вращаются в подшипниках кронштейнов 4. Затем нити основы вновь

10 соединяются и через направляющий валик 8 выходят из машины, 1. Устройство для разделения нитей основы, содержащее стойки и установленные на них с возможностью вращения валики, отличаю20 и1ееся тем, что, с целью повышения надежности разделения нитей основы, валики установлены на стойке посредством кронштейнов, имеющих возможность перемещения по стойке с последующей фиксацией.

25 2. Устройство по п. 1,- отличаю(цееся тем, что валики выполнены в виде скелетных барабанов. 393376
