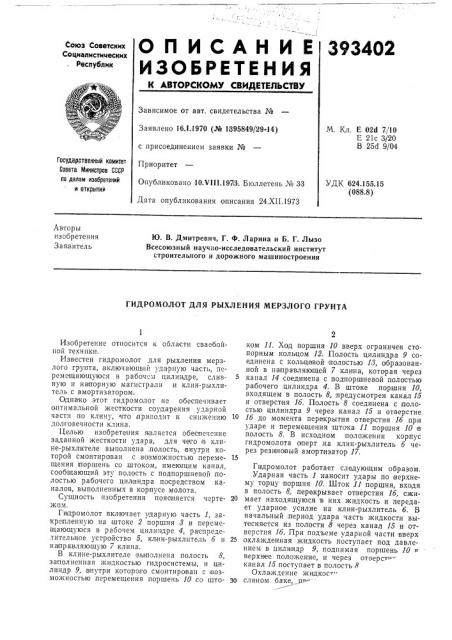

393402

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 16.1.1970 (№ 1895849/29-.14) с присоединением заявки №

Приоритет

Опубликовано 10.Ч111.197 3. Бюллетень № 33

Дата опубликования описания 24,XII.1973

М. Кл. E 020 7/10

E 21с 3/20

В 25d 9/04

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 624.155.15 (088.8) Авторы изобретения

Заявитель

Ю. В. Дмитревич, Г, Ф. Ларина и Б. Г. Лызо

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

ГИДРОМОЛОТ ДЛЯ РЫХЛЕНИЯ МЕРЗЛОГО ГРУНТА

Изобретение относится к области сваебойной техники.

Известен гидромолот для рыхления мерзлого грунта, включающий ударную часть, перемещающуюся в рабочем цилиндре, сливную и на порную матистрали и клин-рыхлитель с амортизатором.

Однако этот гидромолот не обеспечивает оптимальной жесткости соуд арения ударной части по клину, что приводит к снижению долговечности клина.

Целью изобретения является обеспечение заданной жесткости удара, для чего в клине-рыхлителе выполнена, полость,,внутри которой смонтирован с возможностью перемещения поршень со,штоком, имеющим канал, сообщающий эту полость с под поршневой полостью рабочего цилиндра посредством каналов, выполненных в корпусе молота.

Сущность изобретения поясняется чертежом.

Гипромолот включает ударную часть 1, закрепленную на штоке 2 поршня 8 и перемещающуюся в рабочем цилиндре 4, распределительное устройство 5, клин-рыхлнтель б и на правляющую 7 клина.

В клине-рыхлителе,выполнена полость 8, за полненная жидкостью гидросистемы, и цилиндр 9,:внутри которо|го смонтирован с позмо>кностью,перемещения поршень 10 ico штоком 11. Ход поршня 10 вверх ограничен стопорным кольцом 12. Полость цилиндра 9 соединена с кольцевой .полостью 18, о бразованной в на правляющей 7 клина, которая через канал 14 соединена с подпорш невой полостью ра бочего цилиндра 4. В штоке поршня 10, входящем в полость 8, .предусмотрен канал 15 и отверстия lб. Полость 8 соединена с полостью цилиндра 9 через канал 15 и отверстие

lб до момента перекрытия отверстия lб при ударе и перемещения штока 11 поршня 10 в полость 8. В исходном положении корпус гидромолота заперт,на клин-рыхлитель б через рез>пновый амортизатор 17.

Гидромолот работает следующим образом.

Ударная часть 1 наносит удары по верхнему торцу поршня 10. Шток 11 поршня, входя в полость 8, перекрывает отверстия lá, сжи20 мает находящуюся в них жидкость и передает ударное усилие на клин-рыхлитель б. В начальный втериод удара часть жидкости вытесняется из полости 8 через канал 15 и отверстия lб. При подъеме ударной части вверх

25 охлажденная жидкость поступает под давлением в цилиндр 9, поднимая поршень 10 верхнее положение, и через отверст.канал 15 поступает в полость 8

Охлаждение жидкос "

30 сляном баке, п

393402 гидравлической станции, установленной на базовой машине.

Жесткость удара определяется сечением штока 11 н объемом полости 8. При нанесении удара подпоршневая полость рабочего 5 цилиндра 4 соединена со сливной магистралью, поэтому в канале 14, полости 18 и цилиндре 9 давление жидкости невелико.

Следовательно, при перемещении клинарыхлителя 6 относительно корпуса гидромо- 10 лота во время удара, копда скорость его максимальна, уплотнения 18 не подвержены давлению.

После удара, когда ударная часть 1 поднимается вверх, а подпоршневая полость ци- 15 линдра 9 соединена с линией давления, поршень 10 возвращается в исходное положение под действием давления жидкости на нижний торец поршня 10 в цилиндре 9 и на торец штока 11 со стороны упруго сжатой жидко- 20 сти в полости 8.

Возможные утечки из полости 8, когда в ней поднимается давление вследствие удара, восполняются при ходе ударной части 1 вверх через отверстия 1б и канал 15 или при 25 другом варианте соединения под поршневой полости гидромолота с полостью 8 в клинерыхлителе через обратный клапан.

CnuI

Фапрр

7

30

Предмет изобретения Гидромолот для рыхления мерзлого грунта, включающий ударную часть, перемещающую- 35 ся в рабочем цилиндре, сливную и напорную магистрали и клин-рыхлитель с амортизатором, отличаюш,ийся тем, что с целью обеспечения заданной жесткости удара, в клинерыхлителе вьвполнена,полость, внутри кото- 40 рой смонтирован с возможностью перемещения поршень со штоком, имеющим канал, сообщающий эту полость с по д порш невой полостью рабочего цилиндра, посредством каналов, выполненных в корпусе молота. 45
