Сухая медицинская банка
Иллюстрации
Реферат
Класс 30 k, 2

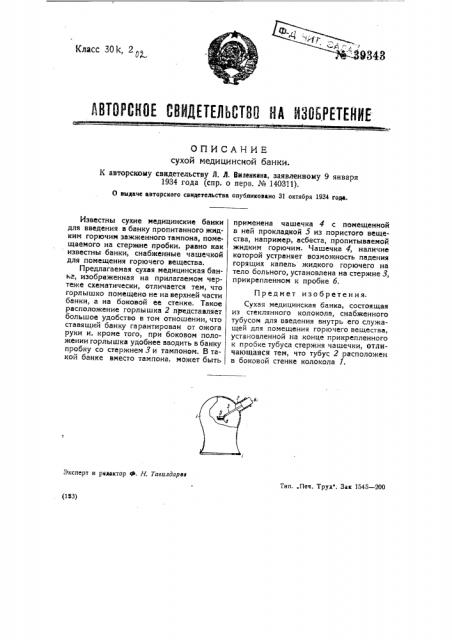

48ТОИНОЕ СВИДЕТЕЛЮ88 84 ИЗОЬгЕТЕНИЕ
ОПИСАНИЕ сухой медицинской банки.
К авторскому свидетельству Л. Л. Вияенкина, заявленному 9 января
1934 года (спр. о перв. № 140311).
О выдаче авторского свидетельства опубликовано 31 октября 1934 года.
Эксперт и редактор Ф. H. Тавилдарев
Тип..печ. Труд . Зак 1545 — 200 (153) Известны сухие медицинские банки для введения в банку пропитанного жидким горючим зажженного тампона, помещаемого на стержне пробки, равно как известны банки, снабженные чашечкой для помещения горючего вещества.
Предлагаемая сухая медицинская банка, изображенная на прилагаемом чертеже схематически, отличается тем, что горлышко помещено не на верхней части банки, а на боковой ее стенке. Такое расположение горлышка 2 представляет большое удобство в том отношении, что ставящий банку гарантирован от ожога руки и, кроме того, при боковом положении горлышка удобнее вводить в банку пробку со стержнем 3 и тампоном. В такой банке вместо тампона, может быть применена чашечка 4 с помещенной в ней прокладкой 5 из пористого вещества, например, асбеста, пропитываемой жидким горючим. Чашечка 4, наличие которой устраняет возможность падения горящих капель жидкого горючего на тело больного, установлена на стержне 3, прикрепленном к пробке б.
Предмет изобретения.
Сухая медицинская банка, состоящая из стеклянного колокола, снабженного тубусом для введения внутрь его служащей для помещения горючего вещества, установленной на конце прикрепленного к пробке тубуса стержня чашечки, отличающаяся тем, что тубус 2 расположен в боковой стенке колокола 7.
