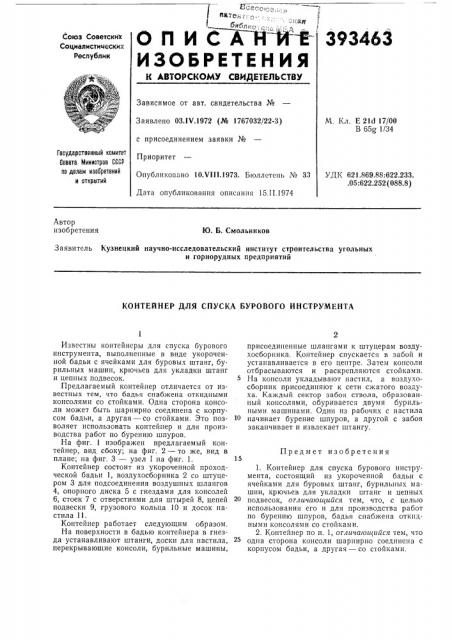

Реферат



о и и с к н-й-

ИЗОБРЕТЕНИЯ

393463

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено ОЗЛЧ,1972 (№ 1767032/22-3) с присоединением заявки №

Приоритет

Опубликовано 10.Ч111.1973. Бюллетень № 33

Дата опубликования описания 15.II.1974

М, Кл. Е 21d 17/00

В 65K 1/34

Гасударственный комитет

Совета Министров СССР па делам иэаоретений и открытий

УДК 621.869.88:622.233. .05:622.252 (088.8) Автор изобретения

Ю. Б. Смольников

Заявитель Кузнецкий научно-исследовательский институт строительства угольных и горнорудных предприятий

КОНТЕЙНЕР ДЛЯ СПУСКА БУРОВОГО ИНСТРУМЕНТА

Предмет изобретения

Известны контейнеры для спуска бурового инструмента, выполненные в виде укороченной бадьи с ячейками для буровых штанг, бурильных машин, крючьев для укладки штанг и цепных подвесок.

Предлагаемый контейнер отличается от известных тем, что бадья снабжена откидными консолями со стойками. Одна сторона консоли может быть шарнирно соединена с корпусом бадьи, а другая — со стойками. Это позволяет использовать контейнер и для производства работ по бурению шпуров.

На фиг. 1 изображен предлагаемый контейнер, вид сбоку; на фиг. 2 — то же, вид в плане; на фиг. 3 — узел I на фиг. 1.

Контейнер состоит из укороченной проходческой бадьи 1, воздухосборника 2 со штуцером 3 для подсоединения воздушных шлангов

4, опорного диска 5 с гнездами для консолей

6, стоек 7 с отверстиями для штырей 8, цепей подвески 9, грузового кольца 10 и досок настила 11.

Контейнер работает следующим образом.

На поверхности в бадью контейнера в гнезда устанавливают штанги, доски для настила, перекрывающие консоли, бурильные машины, присоединенные шлангами к штуцерам воздухосборника. Контейнер спускается в забой и устанавливается в его центре. Затем консоли отбрасываются и раскрепляются стойками.

На консоли укладывают настил, а воздухосборник присоединяют к сети сжатого воздуха. Каждый сектор забоя ствола, образованный консолями, обуривается двумя бурильными машинами. Один из рабочих с настила начинает бурение шпуров, а другой с забоя заканчивает и извлекает штангу.

1. Контейнер для спуска бурового инструмента, состоящий из укороченной бадьи с ячейками для буровых штанг, бурильных машин, крючьев для укладки штанг и цепных подвесок, отличающийся тем, что, с целью использования его и для производства работ по бурению шпуров, бадья снабжена откидными консолями со стойками.

2. Контейнер по и. 1, отличающиися тем, что одна сторона консоли шарнирно соединена с корпусом бадьи, а другая — со стойками.

393463

Фиа 2

Составитель Л. Гальперина

Техред Л. Богданова

Корректор А. Дзесова

Редактор С. Титова

Типография, пр. Сапунова, 2

Заказ 256/1 Изд, Мз 61 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб, д. 4/5
