Реферат



393465

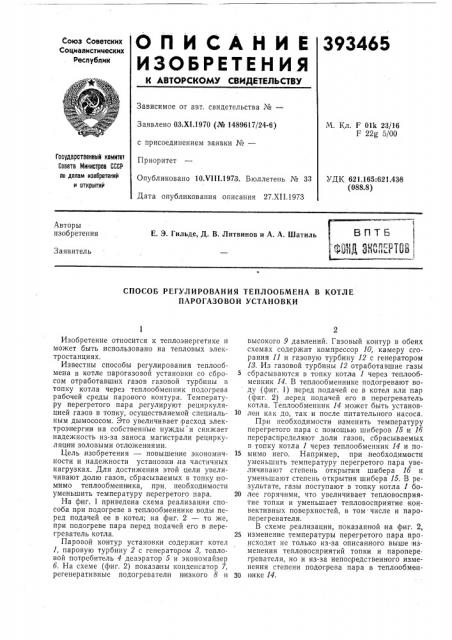

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.XI.1970 (№ 1489617/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 10.VIII.1973. Бюллетень № 33

Дата опубликования описания 27.XII.1973

М. Кл. F Olk 23/16

F 22g 5/00

Государственный комитет

Совета Министров СССР ео делам изобретений и открытий

УДК 621.165:621.438 (088.8) Авторы изобретения

Е. Э. Гильде, Д. В, Литвинов и А. А. Шатиль

3 аявитель

СПОСОБ РЕГУЛИРОВАНИЯ ТЕПЛООБМЕНА В КОТЛЕ

ПАРОГАЗОВОЙ УСТАНОВКИ

Изобретение относится к теплоэнергетике и может быть использовано на тепловых электростанциях.

Известны способы регулирования теплообмена в котле парогазовой установки со соросом отработавших газов газовой турбины в топку котла через теплообменник подогрева рабочей среды парового контура. Температуру перегретого пара, регулируют рециркуляцией газов в топку, осуществляемой специальным дымооосом. Это увеличивает расход электроэн ергии на собственные нужды и снижает надежность из-за заноса магистрали рециркуляц ии эоловыми отложениями.

Цель, изобретения — повышение экономичности и надежности установки на частичных нагрузках. Для достижения этой цели увеличивают долю газов, сбрасываемых в топку inoмимо теплообменн ика, при, необходимости уменьшить температуру перегретого пара.

На фиг. 1 приведена схема реализации способа при подогреве в теплообменнике воды перед подачей ее в котел; на фиг. 2 — то же, при подогреве пара перед подачей его в .перегреватель котла.

Паровой контур установки содержит котел

1, паровую турбину 2 с генератором 8, тепловой потребитель 4 деаэратор 5 и экономайзер

6. На схеме (фиг. 2) показаны конденсатор 7, регенеративные подогреватели н изкого 8 и высокого 9 давлений. Газовый контур в обеих схемах содержит компрессор 10, камеру сгорания 11 и газовую турбину 12 с генератором

18. Из газовой турбины 12 отработавшие газы

5 сбрасываются в топку котл а 1 через теплообменник 14. В теплообменнике подогревают воду (фиг. 1) перед подачей ее в котел или пар (фиг. 2) .перед подачей его в перегреватель котла. Теплообменник 14 может быть установ10 лен как до, так и после питательного насоса.

При необходимости изменить температуру перегретого пара с помощью шиберов 15 и 16 перераспределяют доли газов, сбрасываемых в топку котла 1 через теплообменник 14 и по15 мимо него. Например, при,необходимости уменьшить температуру перегретого пара увеличивают степень открытия шибера 16 и уменьшают степень открытия шибера 15. В результате, газы поступают в топку котла 1 бо20 лее горячими, что увеличивает тепл овосприятие топки и уменьшает тепловосприятие конвективных поверхностей, в том числе и пароперегревателя.

В схеме, реализации, показанной на фиг. 2, 25 изменение температуры перегретого пара происходит не только из-за описанного выше изменения тепловосприятий топки и паропере. гревателя, но и из-за непосредственного изменения степени подогрева пара в теплообмен30 нике 14.

393465

Предмет изобретения

1, Способ регулирования теплообмена в котле парогазовой установки со сбросом отработавших газов газовой турбины в топку котла через теплообменник подогрева рабочей среды парового контура, отличающийся тем, что, с целью повышения экономичности и наде>кности установки при часгичных нагрузках, увеличивают дол ю газов, сбрасываемых в топку помимо теплообменн ика, при необходимости уменьшить температуру перегретого пара.

2. Способ по п. 1, отличающийся тем, что в теплообменнике подогревают пар перед подачей его в перегреватель котла.
