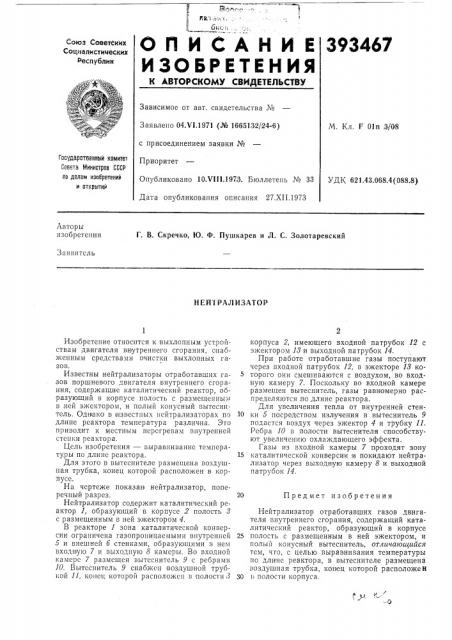

О Il И С А Н И Е 393467

ИЗОВаитИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистичесник

Республик

Зависимое от авт. свидетельства №

Заявлено 04.VI.1971 (№ 16651,32/24-6) М. Кл. F 01п 3 /08 с присоединением заявки №

Приоритет

Опубликовано 10Х!11.1973. Бюллетень ¹ 33 УДК 621.43.068.4(088.8)

Дата опубликования описания 27.Х1I.1973

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Авторы изобретения

Г. В. Скречко, Ю. Ф. Пушкарев и Л. С. Золотаревский

Заявитель

НЕИ l PAJ3H3ATOP

Предмет изобретения

20 л,.

Изобретение относится к выхлопным устройствам двигателя внутреннего сгорания, снабженным средствами очистки выхлопных газо в.

Известны нейтрализаторы отработавших газов поршневого двигателя внутреннего сгорания, содержащие каталитический реактор, образующий в корпусе полость с размещенным в,ней эжектором, и полый конусный вытеснитель. Однако в известных нсйтрализаторах по длине реактора температура различна. Это приводит к местным перегревам внутренней степки реактора.

Цель изобретения — выравнивание температуры по длине реактора.

Для этого в вытеснителе размещена воздушная трубка, конец которой расположен в корпусе.

На чертеже показан нейтрализатор, поперечный разрез.

Нейтрализатор содержит каталитический реактор 1, образующий в корпусе 2 полость 8 с размещенным в ней эжектором 4.

В реакторе 1 зона каталитической конверсии ограничена газопроницаемыми внутренней

5 и внешней б стенками, образующими в нем входи у|о 7 и выходную 8 камеры. Во входной камсрс 7 размещен вытеснитель 9 с ребрами

10. Вытсснитсль 9 снабжен воздушной трубкой 11, конец которой расположен в полости 8 корпуса 2, имеющего входной патрубок 12 с эжектором 18 и выходной патрубок 14.

При работе отработавшие газы поступают через входной патрубок 12, в эжекторе 13 ко5 торого они смешиваются с воздухом, во входную камеру 7. Поскольку во входной камере размещен вытеснитель, газы равномерно распределяются .по длине реактора.

Для увеличения тепла от внутренней стен10 ки 5 посредством излучения в вытеснитель 9 подастся воздух через эжектор 4 и трубку 11.

Ребра 10 в полости вытеснителя способствуют увеличению охлаждающего эффекта.

Газы из вход ной камеры 7 проходят зону

15 каталитичсской конверсии и покидают нейтрализатор через выходившую камеру 8 и выходной патрубок 14.

Нейтрализатор отработавших газов двигателя внутреннего сгорания, содержащий каталитический реактор, образующий в корпусе

25 полость с размещенным в ней эжектором, и полый конусный вытеснитель, отличающийся тем, что, с целью выравнивания температуры по длине реактора, в вытеснителе размещена воздушная трубка, конец которой расположен

30 н полости корпуса.
