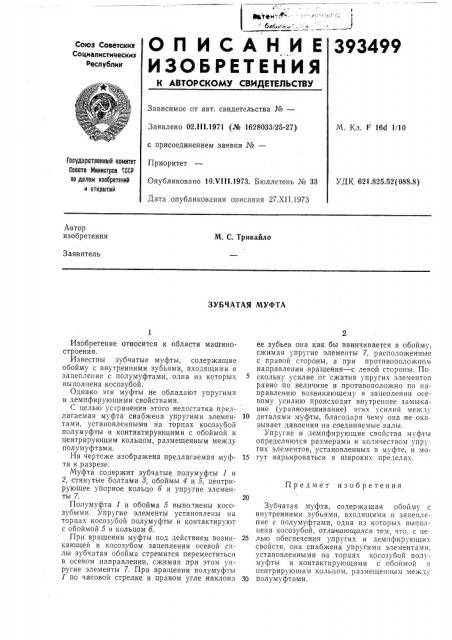

ЗУБЧАТАЯ МУФТА

Изобретение относится к области машиностроения.

Известны зубчатые муфты, содержащие обойму с внутренними зубьями, входящими в зацепление с полумуфтами, одна из которых выполнена косозубой.

Однако эти муфты не обладают упругими и демпфирующими свойствами.

С целью устранения этого недостатка предлагаемая муфта снабжена упругими элементами, установленными на торцах косозубой полумуфты и контактирующими с обоймой и центрирующим кольцом, размещенным между полумуфтами.

На чертеже изображена предлагаемая муфта в разрезе.

Муфта содержит зубчатые полумуфты 1 и

2, стянутые болтами 8, обоймы 4 и 5, центрирующее упорное кольцо б и упругие элементы 7.

Полумуфта 1 и обойма 5 выполнены косозубыми. Упругие элементы установлены на торцах косозубой полумуфты и контактируют с обоймой 5 и кольцом б.

При вращении муфты под действием возникающей в косозубом зацеплении осевой силы зубчатая обойма стремится переместиться в осевом направлении, сжимая при этом упругие элементы 7. При вращении полумуфты

1 по часовой стрелке и правом угле наклона

1 в тент -: "" " : > б о ее зубьев она как бы ввинчивается в обойму, сжимая упругие элементы 7, расположенные с правой стороны, а при противоположном направлении .вращения — с левой стороны. Поскольку усилие от сжатия упругих элементов равно по величине и противоположно по направлению возникающему в зацеплении осевому усилию происходит внутреннее замыкание (уравновешивание) этих усилий между

10 деталями муфты, благодаря чему о»а не оказывает давления на соединяемые валы.

Упругие и демпфирующие свойства муфты определяются размерами и количеством упругих элементов, установленных в муфте, и мо15 гут варьироваться в широких пределах.

Предмет изобретения

Зубчатая муфта, содержащая обойму с внутренними зубьями, вхотящими в зацепление с полумуфтами, одна из которых выполнена косозубой, отличающаяся тем, что, с це25 лью обеспечения упругих и демпфирующих свойств, она снабжена упругими элементами, установленными на торцах косозубой полумуфты и контактирующими с обоймой и центрирующим кольцом, размещенным между

30 полумуфтами.
