Реферат



е е „-. в.чуме

П И """ Н

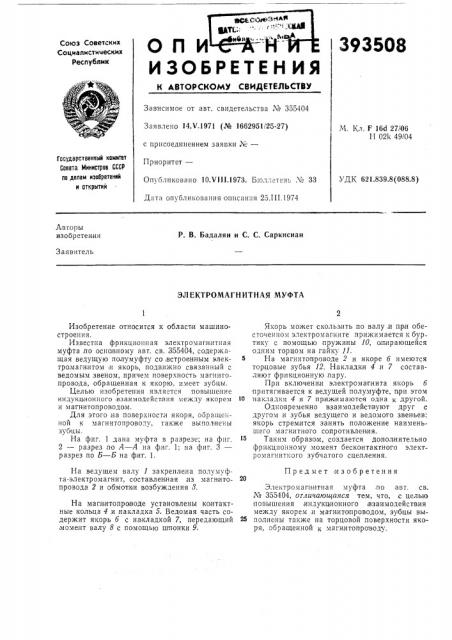

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ 355404

Заявлено 14 1/.1971 (№ 1662951/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.VIII.1973. Б|оллетень № 33

Дата опубликования описания 25.III.1974

М, Кл. F 16d 27/06

Н 02k 49/04

Государственный комитет

Совета е1инистрое СССР о делам изобретений и открытий

УДК 621.839.8 (088.8) Авторы изобретения

P. В. Бадалян и С. С. Саркисиан

Заявитель

ЭЛЕКТРОМАГНИТНАЯ МУФТА

Изобретение относится к области машиностроения.

Известна фрикционная электромагяитная муфта,по основному авт. св. 355404, содержащая ведущую полумуфту,со,встроенным электромагнитом и якорь, подвижно связанный с ведомым звеном, причем поверхность магнитопровода, обращенная к якорю, имеет зубцы.

Целью изобретения является повышение индукционного взаимодействия между якорем и магнитолроводом.

Для этого на поверхности якоря, оораще:ной к магнитопроводу, также выполнены зубцы.

На фиг. 1 дана муфта в разрезе; на фиг.

2 — разрез по А — А на фиг. 1; на фиг. 3— разрез по Б — Б на фиг. 1.

На ведущем валу 1 закреплена полумуфта-,электромагнит, составленная,из магнитопровода 2 и обмотки возбуждения 8.

На магнитопроводе установлены контактные кольца 4 и накладка 5. Ведомая часть содержит якорь б с накладкой 7, передающий момент валу 8 с помощью шпонки 9.

Якорь может скользить по валу,и при обесточенном электромагните прижимается к бур тику с помошью пружины 10, опирающейся одним торцом на гайку 11.

5 На магнитопроводе 2 и якоре б имеются торцовые зубья 12. Накладки 4 л 7 составляют фрикционную,пару.

При включении электромагнита якорь б пр:итягивается к ведущей полумуфте, при этом

1Î накладки 4 .и 7 прижимаются одна к другой.

Одновременно взаимодействуют друг с другом и зубья ведущего и ведомого звеньев: якорь стремится занять положение наименьшего магнитного сопротивления.

Таким образом, создается дополнительно фрикциончому момент бесконтактното электромаг итного зубчатого сцелления.

Предмет изобретения

Электромагнитная муфта,по авт. св.

¹ 355404, orëè÷àþè àÿñÿ тем, что, с целью повышения индукционного взаимодействия между якорем и магнитопроводом, зубцы вы25 полнены также на торцовой поверхности якоря, обращенной к магнитопроводу.

А-A

Редактор И. Квачадзе

Заказ 914/205 Тираж 826 Подписное

ЦНИИПИ Гасударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

5 / 7 РАНГ. K

Составитель И, Чернышова

Техред А. Камышникова Корректор Н. Торкина
