Способ концентрирования газовых примесей

Патент 393672

Классы МПК

Иллюстрации

Показать все

Реферат

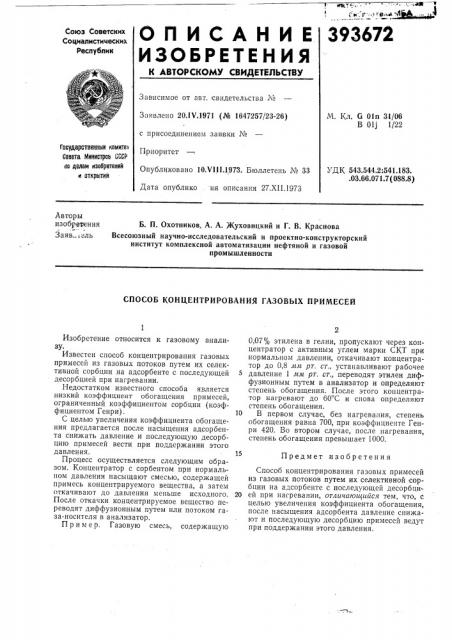

393672

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20ЛЧ.1971 (№ 1647257/23-26) с присоединением заявки №

Приоритет

Опубликовано 10.ЧШ.1973. Бюллетень № 33

Дата опублико ия описания 27.XII.1973

М. Кл. G Oln 31/06

В Olj 1/22

Государственныи комитез

Сонета Министров СССР оо делам изобретений н открытий

УДК 543.544.2;541.183.

03 66 071 7(088 8) Авторы изобретения

Заяв.. гель

Б. П. Охотников, А. А. Жуховицкий и Г. В. Краснова

Всесоюзный научно-исследовательский и проектно-конструкторский институт комплексной автоматизации нефтяной и газовой промышленности

СПОСОБ КОНЦЕНТРИРОВАНИЯ ГАЗОВЫХ ПРИМЕСЕЙ

Предмет изобретения

Изобретение относится к газовому анализу.

Известен способ концентрирования газовых примесей из газовых потоков путем их селективной сорбции на адсорбенте с последующей десорбцией при нагревании.

Недостатком известного способа является низкий коэффициент обогащения примесей, ограниченный коэффициентом сорбции (коэффициентом Генри), С целью увеличения коэффициента обогащения предлагается после насыщения адсорбента снижать давление и последующую десорбцию примесей вести при поддержании этого давления.

Процесс осуществляется следующим образом. Концентратор с сорбентом при нормальном давлении насыщают смесью, содержащей примесь концентрируемого вещества, а затем откачивают до давления меньше исходного.

После откачки концентрируемое вещество переводят диффузионным путем или потоком газа-носителя в анализатор.

Пример. Газовую смесь, содержащую

0,07% этилена в гелии, пропускают через концентратор с активным углем марки СКТ при нормальном давлении, откачивают концентратор до 0,8 мм рт. ст., устанавливают рабочее

5 давление l мм рт. ст., переводят этилен диффузионным путем в анализатор и определяют степень обогащения. После этого концентратор нагревают до 60 С и снова определяют степень обогащения.

10 В первом случае, без нагревания, степень обогащения равна 700, при коэффициенте Генри 420. Во втором случае, после нагревания, степень обогащения превышает 1000, Способ концентрирования газовых примесей из газовых потоков путем их селективной сорбции на адсорбенте с последующей десорбци20 ей при нагревании, отличающийся тем, что, с целью увеличения коэффициента обогащения, после насыщения адсорбента давление снижают и последующую десорбцию примесей ведут при поддержании этого давления.
