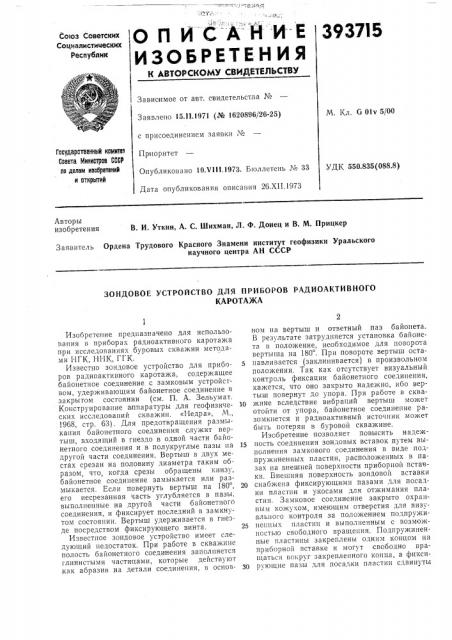

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

393715

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетелыства №

М. Кл. G 01v 5/00

Заявлено 15.11.1971 (№ 1620896/26-25) с присоединением заявки ¹

Пр и о р,итет

Опубликовано 10.VIII.1973, Бюллетень ¹ 33

Дата опубликования описания 2б.Х11.1973

Гасударственный «oMeei

Совета Министрав CCN па делам изааретений и аткрытий

УДК 550.835(088.8) Авторы изобретения

В. И. Уткин, А. С. Шихман, Л. Ф. Донец и В. М. Прицкер

Заявитель Ордена Трудового Красного Знамени институт геофизики Уральского научного центра АН СССР

ЗОНДОВОЕ УСТРОЙСТВО ДЛЯ ПРИБОРОВ РАДИОАКТИВНОГО

КАРОТАЖА

Изобретение предназначено для использования в приборах радиоактивного каротажа при исследованиях буровых скважин методами 1-1ГК, I-IНК, ГГК.

Известно зондовое устройство для приборов радиоактивного каротажа, содержащее байонетное соединение с замковым устройством, удерживающим байонетное соединение в закрытом состоянии (см. П. А. Зельумат.

Конструирование аппаратуры для геофизических исследований скважин. «Недра», М., 19б8, стр. бЗ), Для предотвращения размыкаиия байонетного соединения служит вертыш, входящий в гнездо в одной части байонетного соединения и в полукруглые пазы иа другой части соединения. Ввртыш в двух местах срезан на половину диаметра таким образом, что, когда срезы обращены книзу, байонетное соединение замыкается или размыкается. Если повернуть вертыш на 180, его несрезанная часть углубляется в пазы, выполненные на другой части байонетного соединения, и фиксирует последний в замкнутом состоянии. Вертыш удерживается в гнезде посредством фиксирующего винта.

Известное зондовое устройство имеет следующий недостаток. При работе в скважине полость байонетного соединения заполняется глинистыми частицами, которые действуют как абразив на детали соединения, в основном иа вертыш и ответный паз байонета.

В результате затрудняется установка байонета в положение, необходимое для поворота вертыша на 180 . При повороте вертыш останавливается (заклинивается) в произвольном положении. Так как отсутствует визуальный контроль фиксации байонетного соединения, кажется, что оно закрыто надежно, ибо вертыш повернут до упора. При работе в сква10 жине вследствие вибраций вертыш может отойти от упора, байонетное соединение разомкнется и радиоактивный источник может быть потерян в буровой скважине.

Изобретение позволяет повысить надеж15 ность соединения зондовых вставок путем выполнения замкового соединения в виде подпружиненных пластин, расположенных в пазах иа внешней поверхности приборной вставки. Внешняя поверхность зондовой вставки

20 снабжена фиксирующими пазами для посадки пластин и укосами для отжимания пластин. Замковое соединение закрыто охранным кожухом, имеющим отверстия для визуального контроля за положением подпружи25 иеииых пластин и выполненным с возможностью свободного вращения. Подпружиненные пластины закреплены одним концом на приборной вставке и могут свободно вращаться вокруг закрепленного конца, а фиксн3Q рующие пазы для посадки пластин сдвинуты

393715

3 относительно укосов на 90 по окружности зондовой вставки.

На чертеже показано предложенное зондовое устройство.

К приборной вставке 1 зонда для радиоактивного каротажа присоединяется зондовая вставка (или вставка камеры источника) 2 посредством байонетного затвора, состоящего из байонета 8 и замкового соединения. Последнее выполнено в виде фиксирующих пластин 4, вращающихся вокруг полуосей 5 и подпружиненных пружинами б. Пластины размещены в пазах 7, имеющихся на диаметрально противоположных сторонах соединяемых частей зонда, причем положение пазов приборной и зондовой .вставок совпадает только тогда, когда байонетный затвор замыкается. Для свободного замыкания и размыкания затвора на внешней поверхности зондовой вставки 2 предусмотрено два укоса 8, расположенных под углом 90 (по окружности) по отношению к пазам 7. Сверху замковое соединение закрывается охранным кожухом 9, имеющим отверстия 10, через которые проходят пластины в процессе замыканияразмыкания байонета и которые служат для визуального контроля за фиксацией замкового соединения. На охранном кожухе 9 имеются также отверстия 11, через которые замковое соединение размыкается.

Изменение длины зонда (закрепление зондовой вставки или присоединение камеры источника) происходит следующим образом.

Приборная и зондовая вставки устанавливаются так, чтобы подпружиненные пластины 4 находились напротив укосов 8. При движении вставок 1 и 2 навстречу друг другу байонет 8, закрепленный на зондовой вставке 2, входит в отверстие на приборной вставке 1. Пластины 4, скользя по укосам 8, раздвигаются в стороны, поворачиваясь на полуосях 5, проходят через отверстия 10 охранного кожуха 9 и занимают положение, указанное на чертеже пунктиром. Когда байонет доходит до упора, пластины 4 препятствуют повороту зондовой вставки 2 относительно приборной 1. При повороте на 90 байонет входит в зацепление, а подпружиненные пластины устанавливаются в пазы 7, на4 дежно фиксируя положение байонета. Через отверстия 10 в охранном кожухе 9 положение пластин легко контролировать визуально.

Охранный кожух свободно вращается вокруг замкового соединения, закрывая пазы 7, что обеспечивает высокую надежность замыкания байонетного затвора.

Для разборки зондового устройства охранный кожух 9 поворачивается так, чтобы о 10 верстия 10 на его поверхности установились напротив пластин 4. В отверстие 11 вставляется вилка. При движении вилки внутрь отверстий 11 пластины 4 раздвигаются в стороны, поворачиваясь вокруг полуосей 5 и

15 проходят через отверстия 10 в охранном кожухе. Когда вилка полностью вставлена, байонетное соединение свободно поворачивается на 90, и зондовое устройство разъединяется.

Предмет изобретения

1. Зондовое устройство для приборов радио25 активного каротажа, содержащее приборную и зондовую вставки, механически соединенные посредством байонетного затвора с замковым соединением, отличающееся тем, что, с целью повышения надежности соединения зоидовых

30 вставок, замковое соединение выполнено в виде подпружиненных пластин, расположенных в пазах на внешней поверхности приборной вставки, а внешняя поверхность зондовой вставки снабжена фиксирующими пазами для

35 посадки пластин и укосами для отжимания пластин, замковое соединение снабжено охранным кожухом, имеющим отверстия для визуального контроля за положением подпружиненных пластин и выполненным с возможно40 стью свободного вращения.

2. Устройство по п. 1, отличающееся тем, что подпружиненные пластины закреплены одним концом на приборной вставке и выполнены с возможностью свободного вращения во45 круг закрепленного конца.

3. Устройство по п. 1 и 2, отличающееся тем, что фиксирующие пазы для посадки пластин сдвинуты относительно укосов на 90 по окружности зондовой вставки.
