Реферат



393778

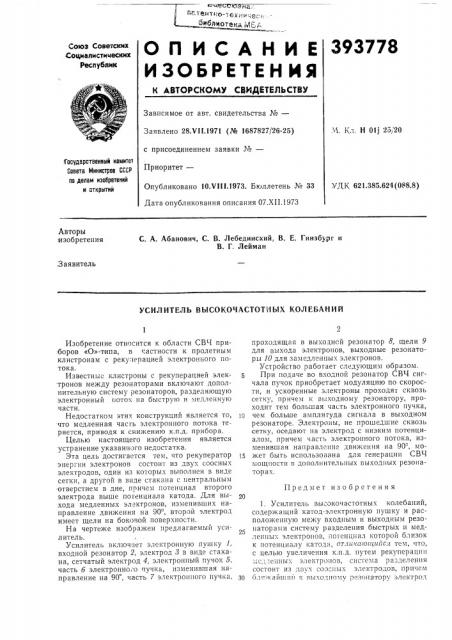

ОО ИСАНИЕ

ИЗОБРЕТЕН НЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Респубпик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.Ч1I.1971 (№ 1687827/26-25) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.Ч111.1973. Бюллетень ¹ 33

Дата опубликования описания 07.XI I.1973

М. Кл. Н Olj 25 20

Тасударственнмй камите1

Совете Министров СССР аа делам изаоретений и открытий

УДК 621.385.624 (088.8) Авторы

:изобретения

С. А. Абанович, С. В. Лебединский, В. Е. Гинзбург и

В. Г, Лейман

:Заявитель

УСИЛИТЕЛЬ ВЫСОКОЧАСТОТНЫХ КОЛЕБАНИЙ

Изобретение относится к области СВЧ приборов «О»-типа, в частности к пролетным клистронам с рекуиерацией электронного потока.

Известные клистроны с рекуперацией электронов между резонаторами включают дополнительную систему резонаторов, разделяющую электронный поток на быструю и медленную части.

Недостатком этих конструкций является то, что медленная часгь электронного потока теряется, приводя к снижению к.п,д. прибора.

Целью настоящего изобретения является устранение указан«ого недостатка.

Эта цель достигается тем, что рекуператор энергии электронов состоит из двух соосных электродов, один из которых вь|пол«ен в виде сетки, а другой в виде стакана с иентральным отверстием в дне, причем потенциал второго электрода выше потенциала катода. Для выхода медленных электронов, изменивших направление движения на 90, второй электрод имеет щели на боковой поверхности.

На черте>ке изображен предлагаемый усил итель.

Усилитель включает электронную пушку 1, входной резонатор 2, электрод 8 в виде стакана, сетчатый электрод 4, электронный пучок 5, часть б электронно;о пучка, изменившая направление на 90, часть 7 электронного пучка, проходящая в выходной резонатор 8, щели 9 для выхода электронов, выходные резонаторы 10 для замедленных электронов.

Устройство работает следующим образом.

5 При подаче во входной резонатор СВЧ сигчала пучок приобретает модуляцию по скорости, и ускоренные электроны проходят сквозь сетку, причем к выходному резонатору, проходит тем большая часть электронного пучка, 10 чем больше амплигуда сигнала в выходном резонаторе. Электро«ы, не прошедшие сквозь сетку, оседают «а электрод с низким потенциалом, причем часть электронного потока, изменившая направление движения на 90, MO-!

5 жет быть использована для генерации СВЧ мощ«ости в дополнительных выходных резонаторах, Предмет изобретения

1. Усилитель высокочастотных колебаний, содер>кащий катод-электронную пушку и располо>ке«пую межу входным и выходным резо«аторами систему разделения быстрых и медле««ых электронов, потенциал которой близок к потенциалу катода, отличи ощийся тем, что, с целью увеличения к.п.д. путем рекуперации :., си«ых электронов, система разделения состоит из двух соос«ых электродов, причем

30 ближайи.ий к «ыход«ому резонатору электрод

Зооо778

Составитель Б. Звсре»

Техред Т. Курилко

Корректор Л. Царькова

Редактор В. Сгиирягина

Заказ 710 11зд. % 851 Тираж 780 Подписное

1111ИИПИ Государстве.i. îvî комитета Cove;-а Министров СССР ио делам изобретений и открьпий

Москва, Ж-35, Раушская наб., д. 4 5

Типография 24 Сок>знолиграбрпрома, Москва, 121019, ул. Маркса — Энгельса, 14выполнен в виде сетки, а второй, имеющий потенциал выше погенциала катода, — в виде стакана с центральным отверстием в дне, которое обращено к вхочному резонатору.

2. Усилитель вы окочастотных колебаний по п. 1, от гича1ощийгя тем, что, во втором электроде выполнены щели для выхода электронов, изменивших направление движения.

5 на 90 .
