Штамп для редуцирования труб

Штамп для редуцирования труб

Иллюстрации

Показать все

Реферат

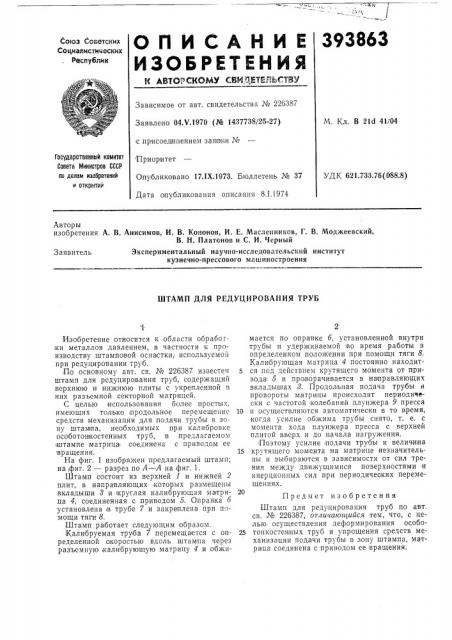

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВК FYE:".;ibCТВУ

393863

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 22б387

Заявлено 04.Ч.1970 (№ 1437738/25-27) с присоединением заявки №

Приор итет

Опубликовано 17.1Х.1973. Бюллетень № 37

Дата о публикования описания 8.1.1974

М. Кл. В 21d 41/04

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.733.76(088.8) Авторы изобретения А. В. Анисимов, И. В. Кононов, И. Е, Масленников, Г. В. Моджеевский, В. Н. Платонов и С. И. Черный

Экспериментальный научно-исследовательский институт кузнечно-прессового машиностроения

ШТАМП ДЛЯ РЕДУЦИРОВАИИЯ ТРУБ

Изобретение относится к области обрабогки металлов давлением, в частности к производству штамповой ocnBlcTKH,. используемой при редуцировании труб.

По основному авт. св. № 22б387 известен штамп для редуцирования труб, содержащий верхнюю и нижнюю плиты с укрепленной в них разъемной секторной матрицей.

С целью использования более простых, имеющих только продольное перемещение средств механизации для подачи трубы в зону штампа, нео бходимых при калибровке особотон костенныx труб, в,предлагаемом штампе матрица| соединена с приводом ее вр а щен и я.

На фиг. 1 изображен предлагаемый штамп; на фиг. 2 — разрез по А — А на фиг. 1.

Штамп состоит из верхней 1 и нижней 2 плит, в направляющих которых размещены в кладыши 8 и круглая калибрующая ма три.ца 4, соединенная с .приводом 5. Оправка 6 установлена в трубе 7 и закреплена при помощи тяги 8.

Штамп ра|ботает следующим образом.

Калибруемая труба 7,перемещается с определенной скоростью вдоль штампа через разъемную калибрующую матрицу 4 и обжимается по оправке 6, установленной внутри трубы и удерживаемой 1во время работы в определенном положении при помощи тяги 8.

Кали брующая матрица 4 постоянно находит5 ся под действием крутящего момента от привода 5 и проворачивается в направляющих вкладышах 8. Продольная подача трубы и провороты матрицы происходят периодически с частотой колебаний плунжера 9 пресса

10 и осуществляются автоматически в то время, когда усилие обжима трубы снято, т. е. с момента хода плунжера пресса с верхней плитой вверх и до начала нагружения. Поэтому усилие подачи трубы и величина

15 крутящего момента на матрице незначительны и выбираются в зависимости от сил трения между движущимися поверхностями:и инерционных сил при периодических перемещениях.

Предмет изобретения

Штамп для редуцирования труб по авт. св. № 22б387, отличающийся тем, что, с целью осуществления деформирования особо25 тонкостенных труб и упрощения средств механизации подачи трубы в зону штампа, матрица соединена с приводом ее вращения.

393863 д-Л

Фиг 2

Редактор Е. Васева

Корректор Т. Гревцова

Заказ 3502/12 Изд. № 30 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

4 фиг.1

Составитель 3. Денисова

Техред Т. Курилко
