Реферат

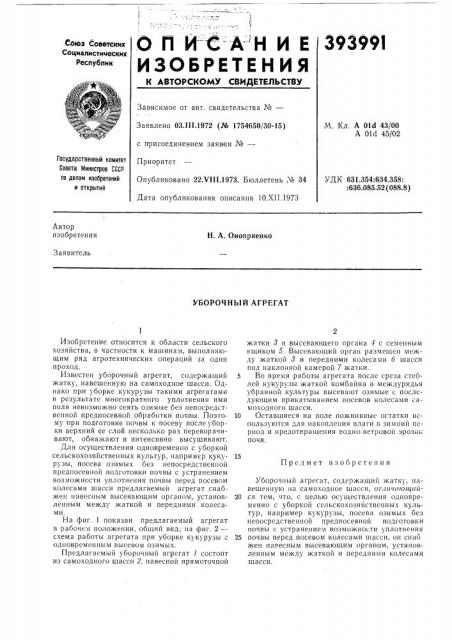

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №вЂ”

Заявлено ОЗ.III.1972 (№ 1754650/30-15) М. Кл. А 014 43/00

А Old 45/02 с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.VIII.1973. Бюллетень № 34

Дата опубликования описания 10.XII.1973

Государственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 631.354:634.358:

:636.085.52 (088.8) Автор изобретения

Н. А, Оноприенко

Заявитель

УБОРОЧНЫЙ АГРЕГАТ

Изобретение относится к области сельского хозяйства, в частности к машинам, выполняющим ряд агротехнических операций за один проход.

Известен уборочный агрегат, содержащип жатку, навешенную на самоходное шасси. Одпако при уборке кукурузы такими агрегатами в результате многократного уплотнения ими поля невозможно сеять озимые без непосредственной предпосевной обработки почвы. Поэтому при подготовке почвы к посеву после уборки верхний ее слой несколько раз переворачивают, обнажают и интенсивно высушивают.

Для осуществления одновременно с уборкой сельскохозяйственных культур, например кукурузы, посева озимых без непосредственной предпосевной подготовки почвы с устранением возможности уплотнения почвы перед посевом колесами шасси предлагаемый агрегат снабжен навесным высевающим органом, установленным между жаткой и передними колесами.

На фиг, 1 показан предлагаемый агрегат в рабочем положении, общий вид; на фиг. 2— схема работы агрегата при уборке кукурузы с одновременным высевом озимых.

Предлагаемый уборочный агрегат J состоит из самоходного шасси 2, навесной прямоточной жатки 8 и высевающего органа 4 с семенным

FùèêîM 5. Высевающий орган размещен между жаткой > и передними колесами б шасси под наклонной камерой 7 жатки.

5 Во время работы агрегата после среза стеблей кукурузы жаткой комбайна в междурядья убранной культуры высевают озимые с последующим прикатыванием посевов колесами самоходного шасси.

10 Оставшиеся на поле пожнивные остатки используются для накопления влаги в зимний период и предотвращения водно-ветровой эрозии почв.

Предмет изобретения

Уборочшяй агрегат, содержащий жатку, павеше|шую на самоходное шасси, orëï ыюи1ии20 ся тем, что, с целью осуществления одновременно с уборкой сельскохозяйственных культур, например кукурузы, посева озимых без непосредственной предпосевной подготовки почвы с устранением возможности уплотнения

25 почвы перед посевом колесами шасси, он снао жен навесным высевающим органом, установленным между жаткой и передними колесами шасси, 393991 д о о о о о o u о о о о о

0 о 0 о о о о о о о о о о о

0 О О 0 о
