39407l

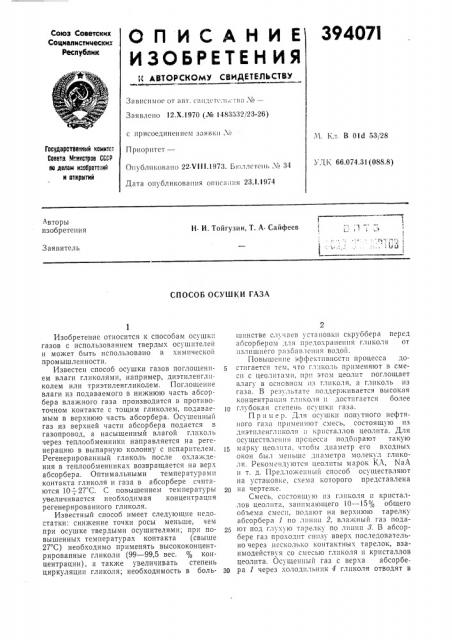

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

;; АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Завися мОс от авт. св!1;!ст!. . 11)с 1 вll ¹"

Заявлено 12.Х.1970 (№ 1483532/23-26) с присоединением заявк!1,№

Приоритет—

Опубликовано 22 Vl I 1.1973. Б!О.!лете!!! М 34

Дата опубликования описа:!ия 23.1.1974

Ч. Кл В Old 53/28

Государственный комитет

Совета Министров СССР оо делам ивобрете!1нй и открытий

УДК 66.074.31(088.8) Авторы изобретения

Н И. Тойгузин, Т. А Сайфеев

"Т

Заявитель

СПОСОБ ОСУШКИ ГАЗА

Изобретение относится к способам осушки газов с использованием твердых осушителей и может быть использовано в химической промышленности.

Известен способ осушки газов поглощением влаги гликолями, например, диэтиленгликолем или триэтиленгликолем. Поглощение влаги из подаваемого в нижнюю часть аосорбера влажного газа производится в противоточном контакте с тощим гликолем, подаваемым в верхнюю часть абсорбера. Осушенный газ из верхней части абсорбера подается в газопровод, а насыщенный влагой гликоль через теплоооменники направляется íà регенерацию в выпарную колонну с испарителем.

Регенерированный гликоль после охлаждения в теплообменниках возвращается на верх абсорбера. Оптимальными температурами контакта гликоля и газа в абсорбере считаются 10 — 27 С. С повышением температуры увеличивается необходимая концентрация регенерированного гликоля.

Известный способ имеет следующие недостатки: снижение точки росы меньше, чем при осушке твердыми осушителями; при повышенных температурах контакта (свыше

27 С) необходимо применять высококонцентрированные гликоли (99 — 99,5 вес. О о концентрации), а также увеличивать степень циркуляции гликоля; необходимость в боль2 шинстве случаев установки скруббера перед аосорбером для предо ранения гликоля от излишнего разоaâëeIII151 водой.

Повышение эффективности процесса достигается тем, что г1 .!коль применяют в смеси с цеолитами, Ilp!1 этом цеолит поглощает влагу в основном из гликоля, а гликоль из газа. В результате поддерживается высокая концентрация глико151 и достигается более глубокая степень осушки газа.

П р и и е р. Для осушки попутного нефтяного газ!! Примеия10т смесь, cocro51LUA ю из диэтиленгликоля и кристаллов цеолпта. Для осуществлеliия Ilрсцесcа подбирают такую

15 марку цеолита, чтобы диаметр его входных окон был меньше диаметра молекул гликоля. Рекомендуются цеолиты марок КЛ, NaA и т. д. Предложенный способ осуществляют на установке, схема которого представлена на чертеже.

Смесь, состоящую из гликоля и кристаллов цеолита, занимающего 10 — 15% общего объема смеси, подают на верхнюю тарелку абсорбера 1 по линии 2, влажный газ подают под глухую тарелку Ilo линии т . В абсорбере газ проходит снизу вверx последователь110 через нескольl О контактных тарелок, Взаимодействуя со смесью гликоля и кристаллов цеолита. OcilIIe«I!I!i газ с верха абсорбе30 ра 1 через холодильник 4 глц!коля отводят в

394071

Предмет изобретения

Составитель Н. Тойгузин

Редактор К. Шанаурова Текред 3. Тараненко

Корректор Л. Царькова

Заказ 6022 Изд. № 1856 Тираж 678

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Подписное

Загорская типография

3 газопровод по линии 5. Смесь Гликоля и цеолита, стекая с тарелки на тарелку, собирается на глухой тарелке внизу абсорбера, откуда через теплообменник б по линии 7 отводят в выпарную колонну 8 с испарителем в 5 нижней части для регенерации, после чего регенерированную смесь по линии 9 насосом через теплообменник б и холодильник 4 снова подают на верхнюю тарелку абсорбера 1.

Пары с верха выпарной колонны 8 по ли- 10 нии 10 поступают в конденсатор 11, часть

4 конденсата насосом 12 по линии 18 подают на орошение верха колонны 8.

Регенерацию можно проводить под вакуумом. Вакуум создают вакуум-насосом 14.

Способ осушки газа путем его контактирования с гликолем, отличающийся тем, что с целью повышения эффективности процесса, гликоль применяют в смеси с цеолитами.
