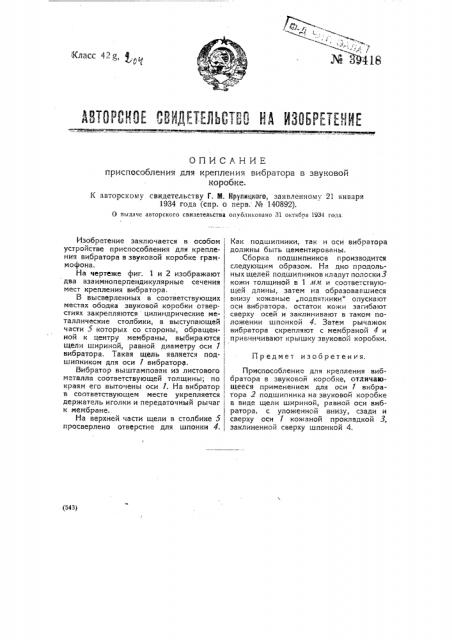

ОПИСР,НИЕ приспособления для крепления вибратора в звуковой коробке.

K авторскому свидетельству Г. M. Крупициого, заявленному 21 января

1934 года (спр. о перв. № 140892).

О выдаче авторского свидетельства опубликовано 31 октября 1934 года.

Изобретение заключается в особом устройстве приспособления для крепления вибратора в звуковой коробке граммофона.

На чертеже фиг. 1 и 2 изображают два взаимноперпендикулярные сечения мест крепления вибратора.

В высверленных B соответствующих местах ободка звуковой коробки отверстиях закрепляются цилиндрические металлические столбики, в выступающей части 5 которых со стороны, обращенной к центру мембраны, выбираются щели шириной, равной диаметру оси 1 вибратора. Такая щель является подшипником для оси 1 вибратора.

Вибратор выштампован из листового металла соответствующей толщины; по краям его выточены оси 1. На вибратор в соответствующем месте укрепляется держатель иголки и передаточный рычаг к мембране.

На верхней части щели в столбике 5 просверлено отверстие для шпонки 4.

Как подшипники, так и оси вибратора должны быть цементированы.

Сборка подшипников производится следующим образом. На дно продольных щелей подшипников кладут полоски 3 кожи толщиной в 1 люлг % соответствующей длины, затем на образовавшиеся внизу кожаные „подпятники" опускают оси вибратора, остаток кожи загибают сверху осей и заклинивают в таком по| ложении шпонкой 4. Затем рычажок вибратора скрепляют с мембраной 4 и привчнчивают крышку звуковой коробки.

Предмет изобретения.

Приспособление для крепления виборатора в звуковой коробке, отличающееся применением для оси 1 вибратора 2 подшипника на звуковой коробке в виде щели шириной, равной оси вибратора, с уложенной внизу, сзади и сверху оси 1 кожаной прокладкой 3, заклиненной сверху шпонкой 4.
