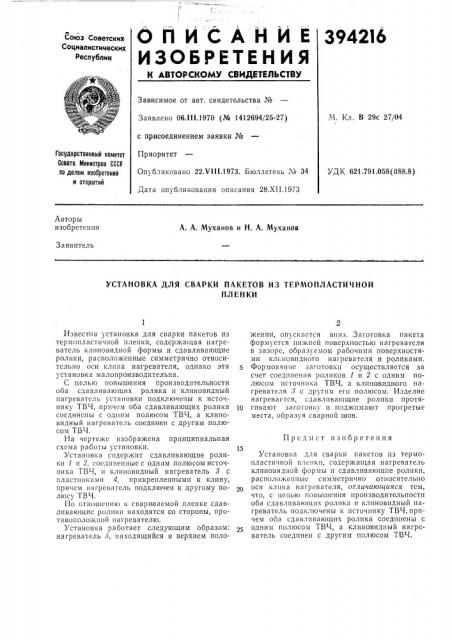

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских.

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 06.I I I.1970 (№ 1412694/25-27) с присоединением заявки №

Приоритет

Опубликовано 22.V111.1973. Бюллетень ¹ 34

Дата опубликования описания 28.Х11.1973

Ч. Кл. В 29с 27104

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.791.058(088.8) Авторы изобретения

А. А. Муханов и Н. А. Муханов

Заявитель

УСТАНОВКА ДЛЯ СВАРКИ ПАКЕТОВ ИЗ ТЕРМОПЛАСТИЧНОЙ

ПЛЕНКИ

Предмст изобретения

Известна установка для сварки пакетов из термопластичной пленки, содержащая нагреватель клиновидной формы и сдавливающие ролики, расположенные симметрично относительно оси клина нагревателя, однако эта установка малопроизводительна.

С целью повышения производительности ооа сдавливающих ролика и клиновидный нагреватель установки подключены к источнику ТВЧ, .причем оба сдавливающих ролика соединены с одним полюсом ТВЧ, а клиновидный нагреватель соединен с другим полюсом ТВЧ.

На чертеже изображена принципиальная схема работы установки.

Установка содержит сдавливающие ролики 1 и 2, соединенные с одним полюсом источника ТВЧ, и клнновидный нагреватель 8 с пластинками 4, прикрепленными к клину, причем нагреватель подключен к другому полюсу ТВЧ.

По отношению к свариваемой пленке сдавливающие ролики находятся со стороны, противоположной нагревателю.

Установка работает следующим образом: нагреватель 8, находящийся в верхнем положенин, опускается вниз. Заготовка пакета формуется нижней поверхностью нагревателя в зазоре, образуемом рабочими поверхностями клиновидного нагревателя и роликами.

Формованне заготовки осуществляется за счет соединения роликов 1 и 2 с одним полюсом источника ТВЧ, а клиновидного нагревателя 8 с другим его полюсом. Изделие нагревается, сдавливающие ролики протя1р гивают заготовку и поджимают прогретые места, образуя сварной шов.

Установка для сварки пакетов нз термопластичной пленки, содержащая нагреватель клиновидной формы ti сдавливающие ролики, расположенные симметрично относительно осп клина нагревателя, отличающаяся тем, что, с цепью повышения производительности оба сдавливающих ролика и клиновидный нагреватель подключены и источнику ТВЧ, »pttчем оба сдавливающих ролика соединены с одним полюсом ТВЧ, а клиновидный нагреватель соединен с другим полюсом ТВЧ, Редактор В, Зивтынь
