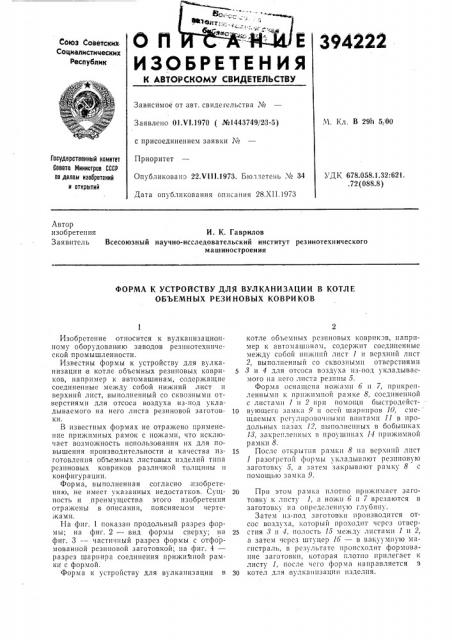

СОЮЗ Советских.

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидегельства №

М. Кл. В 29h 5,00

Заявлено 01.Ч1.1970 (№1443749!23-5) с присоединением заявки №

Приоритет

Опубликовано 22.Ч|11.1973. Бюллетень ¹ 34

Дата опубликования описания 28.XII.1973

Гасударственный комитет

Совета Министров СССР аа делам изаоретений и открытий

УДК 678.058.1.32;621..72 (088.8) Автор изобретения И. К. Гаврилов

Заявитель Всесоюзный научно-исследовательский институт резинотехнического машиностроения

ФОРМА К УСТРОЙСТВУ ДЛЯ ВУЛКАНИЗАЦИИ В КОТЛЕ

ОБЪЕМНЫХ РЕЗИНОВЫХ КОВРИКОВ

Изобретение относится к вулканизационному оборудованию заводов резпнотсхничсской промышленности.

Известны формы к устройству для вулканизации в котле объемных резиновых ковриков, например к автомашинам, содержащие соединенные между собой нижний лист и верхний лист, выполненный со сквозными отвсрстиями для отсоса воздуха из-под укладываемого на него листа резиновой заготовки.

В известных формах не отражено применение прижимных рамок с ножами, что исключает возможность использования их для повышения производительности и качества изготовления объемных листовых изделий типа резиновых ковриков различной толщины и конфи гур а цни.

Форма, выполненная согласно,изобретению, не имеет указанных недостатков. Сущность и преимущества этого изобретения отражены в описании, поясняемом чертежами.

На фиг. 1 показан продольный разрез формы; на фиг. 2 — вид формы сверху; на фиг. 3 — частичный разрез формы с отформованной резиновой заготовкой; на фиг. 4— разрез шарнира соединения прижитой рамки с формой.

Форма к устройству для вулканизации в котле объемных резиновых ковриков, например к автомашинам, содержит сосдпнснныс между собой нижний лист 1 и верхний лист

2, выполненный со сквозными отверстиями

3 и 4 для отсоса воздуха пз-под укладывасмого на него листа резины 5.

Форма оснащена ножами 6 и 7, прикрепленными к прижимной рамке 8, соединенной с листами 1 и 2 при помощи быстродсйст10 вующего замка 9 и осей шарниров 10, сме- щаемых рсгулпровочпымп винтами 11 в»родольных пазах 12, выпо »etittitx в бобышках

18, закрепленных в проушинах 1-1 прижимной рамки 8.

15 После открытия рамки 8 Iia верхний лист

1 разогрстой формы укладывают резиновую заготовку 5, а затем закрывают рамку 8 с помощью замка 9.

20 Прп этом рамка плотно прижимает заготовк к IIIcTi 1, а ножн 6 It / врезаются В заготовку на определенную глубину.

Затем нз-под заготовки производится отсос воздуха, который проходит tepee отвср25 стия 8 It 4, полость 15 между листами 1 и 2, а затем через штуцер 16 — в вакуумную магистраль, в рсзультатс происходит формование заготовки, которая плотно, прилегает к листу 1, после чего форма направляется в

30 котел для вулканпзацпп изделия.

394222

А-А

Фиг /

f Рир г

12

0 Ри.г у -Ри 2 5

Редактор Л. Емельянова

Текред T. Ускова

Корректоры: О. Кудинова и Л. Орлова

Заказ 3465 10 Изд. № 1878 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, 1 аушская наб., д. 4/5

Типография, пр. Сапунова, 2

По окончании процесса вулканизации открывают рамку 8, снимают изделие с формы и отделяют от него лишнюю резину, подрезанную ножами при формовании, и таким образом рабочий цикл формы повторяется.

Предмет изобретения

Форма к устройству для вулканизации в котле объемных резиновых ковриков, например к автомашинам, содержащая соединенные между собой нижний лист и верхний лист, выполненный со сквозными отверстиями для отсоса воздуха из-под укладываемого на него листа резины, отличаюгиаяся тем, что, с целью повышения производительности и качества изготовления объемных листовых

5 изделий различной толщины н конфигурации, форма оснащена ножами, прикрепленными к прижимной рамке, соединенной с листами формы при помощи быстродействующего замка и осей шарниров, смещаемых ре10 гулировочными винтами в продольных пазах, выполненных в бобышках, закрепленных в проушинах прижимной рамки.
