Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат

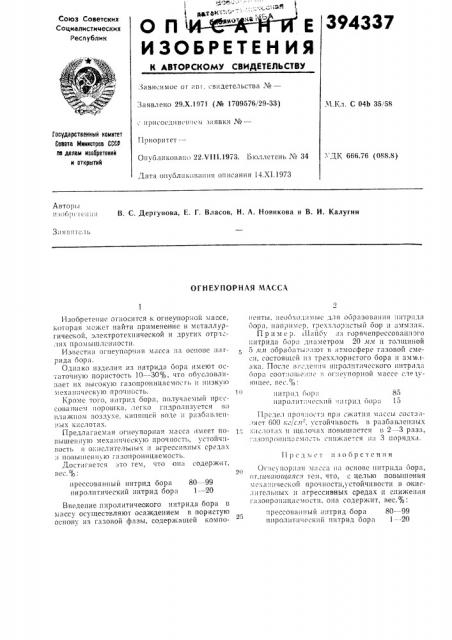

.,.;. з!а

О и 44-с >«!>«с ))г е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииескнх

Респу6пнк

394337

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое or яв«. свидетельства №вЂ”

Заявлено 29.Х.1971 (№ 1709576/29-33) М Кл С 04b 35 58, нрисосдииеп «см заявки №вЂ”

Государственный комитет

Совета Министров СССР на делаы нзоорвтвннй н открытий

Приоритет-Опуоликовяпо 22.Vill.1973. Ьюллетень № 34

УДК 666.76 (088.8) Дата опубликования описания 14.XI.1973

Авторы изоб )i «с««:,«51 В. С. Дергунова, Е. Г. Власов, Н. А. Новикова и В. И. Калугин

3;«и В«ПС,! I>

ОГНЕУПОРНАЯ МАССА!!игр««д с)с)р» 85 пиролитичеcllllll )и! pl(! бор:1 15

Предмет изос)рстсиия

Изобретение относится к огцеу1пор «ой массе, которая мажет пайти прин!е)«виве в мсталлургичеокой«, электротехнической и других отрзсЛЯХ ПРОМЫШ 1CIIIII)CTIK

Известна огиеупорспяя масса 11я основе и;«грида бора.

Оди!1 ко изделия из иитрида 00рВ имеlот ос- яточиую пористость 10 — 30%, что обусловливает их шясокую гязопроиицае)!Осг« и низкую механическую flpo -шо ть. 1!)

Кроме того, нитрисд бора, поггучясмый прсiсо!и!Иис)1 порошка. легко гпдролизуется i)i) влажном воздухе, кипя!цей воде 1 рязбявлеппых кислотах.

Предлагаемая огнеупорная масса имеет повь1ц!епи « Io мех!lппческую прочиость, усто!!чивость в окислитс IIIlhlx и агрессивных средах

;«новь!«ие!!и ю гязопроис«цаемость.

Достигается это тем, что o)i;i содержит, вс..с. %:

20 прессованный иитрид бора 80 †-99 пиролитический иитрид Оора 1 — 20

Введение.пиролитического нитрида бора в массу осу«цесгвляют oca)Kpеииен! в пористую

Оспов) из газовой фазы, сОдержя щей компоiicHThI, 1!еооходимыс для образования:штрсидя боря, 1«апримср, трсххло;lcThlй бор !I аммиак.

П р и м с р. «Ця!!«зу .Iç горячепрессова!гиого питрида бор«1 д««амегрох! 20 >«!з«и толщииой

5 зья обрабяты«<»ют в атмосфере газовой смеси. cocT05IIIIcli 1«з треххлористого бора и аммдякя. После впсдеи;«я пиролптичсского иитрид;1 боря соот;«оц!е«!1«с 1) A«»«. ) пориОЙ массе с, !е )ующее, вес. io.

Предел про>1:!Ост«i при жятии м;«ссы сосо:) ясяст 600 «г, с.«! -, устойчивость в р««збавлец:!ь!х с «с,!oT;«х и щелочах повышается 11 2 — -3 разя, .;«зопрси!Ицяемо;ть сп««жяется !Iii 3 пор5«дкя.

Ог:!супор;1;«я м;«оса ия основе иптридя ооря, оТ ичаю!!!с)яг)1 тем, что, с целью по выц!ения мехяпической прочности, устойчивости в окислигельпых и агрессивных средах и el!If)Ke»»I

1 «зопропицс«с)«ости, Опя содержит, вес.%: прессованный иитрид бора 80- — 99 пиролитический иитрид боря 1 — -20
