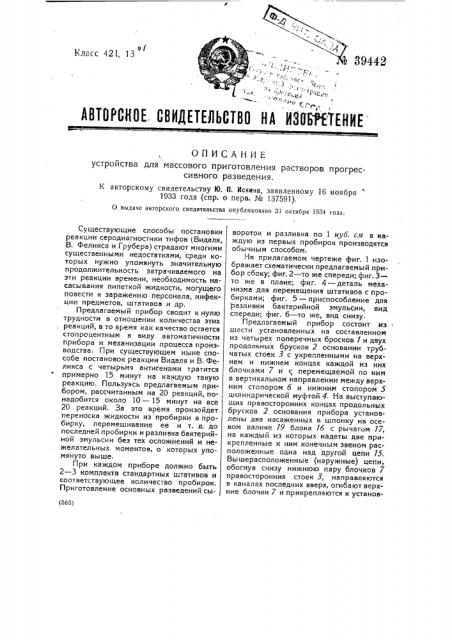

""" "- г,ABTOPGKOE. СВИДЕТЕЛЬСТВО НА ИЗОБ+ЕТЕИИЕ еl

Класс 42!, 13

ОПИСАНИЕ устройства для массового приготовления растворов прогрессивного разведения.

К авторскому свидетельству Ю. П. Искина, заявленному 16 ноября

1933 года (спр. о перв. № 137591).

0 выдаче авторского свидетельства опубликовано 31 октября 1934 года. (565) Существующие способы постановки реакции серодиагностики тифов (Видаля, В. Феликса и Грубера) страдают многими существенными недостатками, среди которых нужно упомянуть значительную продолжительность затрачиваемого на эти реакции времени, необходимость насасывания пипеткой жидкости, могущего повести к заражению персонала, инфекции предметов, штативов и др.

Предлагаемый прибор сводит к нулю трудности в отношении количества этих реакций, в то время как качество остается стопроцентным в виру автоматичности прибора и механизации процесса производства. При существующем ныне способе постановок реакции Видаля и B. Феликса с четырьмя антигенами тратится примерно 15 минут на каждую такую реакцию. Пользуясь предлагаемым прибором, рассчитанным на 20 реакций, понадобится около 10 — 15 минут на все

20 реакций. 3а это время произойдет переноска жидкости из пробирки в пробирку, перемешивание ее и т. д. до последней пробирки и разливка бактерийной эмульсии без тех осложнений и нежелательных моментов, о которых упомянуто выше.

При каждом приборе должно быть

2 — 3 комплекта стандартных штативов и соответствующее количество пробирок.

Приготовление основных разведений сывороток и разливка по 1 куб. слю в ка1 ждую из первых пробирок производятся обычным способом.

На прилагаемом чертеже фиг. 1 изображает схематически предлагаемый прибор сбоку; фиг.2 — то же спереди; фиг.З— то же в плане; фиг. 4 — деталь механизма для перемещения штативов с пробирками; фиг. 5 — приспособление для разливки бактерийной эмульсии, вид спереди; фиг. б — то же, вид снизу.

Предлагаемый прибор состоит из

lllecTH установленных на составленном из четырех поперечных бросков 1 и двух продольных брусков 2 основании трубчатых стоек 3 с укрепленными на верхнем и нижнем концах каждой из них блочками 7 и с перемещаемой по ним в вертикальном направлении между верхним стопором б и нижним стопором 5 цилиндрической муфтой 4. На выступающих правосторонних концах продольных брусков 2 основания прибора установлены два насаженных в шпонку на осевом валике 19 блока 1б с рычагом 17, на каждый из которых надеты две прикрепленные к ним конечным звеном расположенные одна над другой цепи 15.

Вышерасположенные (наружные) цепи, обогнув снизу нижнюю пару блочков 7 правосторонних стоек 3, направляются в каналах последних вверх, огибают верхние блочки 7 и прикрепляются к установленным на м1фтах 4 крючкам 8; нижерасположенные (внутренние) цепи аналогичным образом проведены далее через предусмотренные у нижнего конца правосгоронних стоек 3 отверстия через блоки и каналы средних стоек к крючкам 8 средних муфт 4; посредине расстояния между правосторонними и средними стойками к нижерасположенным цепям присоединена. третья пара цепей для обслуживания аналогичным образом крайней левой пары стоек 3. На внутренних сторонах продольных брусков 2 предусмотрены закрытые с левой стороны прибора плечиками лазы 39 для вставления служащей для помещения металлических штативов 12 с пробирками фанерной доски 28, на которой предусмотрены, по числу применяемых штативов, расположенные на равных друг от друга расстояниях порожки 42 для отделения одного штатива от другого. Доска 28 может быть перемещаема в пазах 39 помощью червячного хода, состоящего из укрепленной на нижней ее поверхности зубчатой рейки 30 и насаженной в шпонку на пропущенном через бруски 2 осевом валике 2б шестерни 29, вращаемой помощью диска 25, снабженного по краю четырьмя находящимися на расстоянии четверти окружности одна от другой зазубринами для сцепления с находящимся под действием пружины, установленным на жестко связанной с бруском 2 шайбе

24 зубом 23.

На верхних концах надетых на левосторонние и средние стойки 3 муфт 4 установлена жестко связанная с последними рама 9, в то время как на надетых на средние и и равосторонние стойки муфтах покоится .на заплечинах 38 съемная рама 14. Эти рамы снабжены металическими съемными перекладинами 37, жестко связанными с вертикальными стерженьками, несущими на нижних концах снабженные куполообразно выстоящими донышками ковшики 10, число которых соответствует числу пробирок в каждом поперечном (передне-заднем) ряде штативов 12. Перекладины 37 расположены на таком расстоянии одна от другой, чтобы соответствовать каждому первому и шестому поперечному ряду пробирок.

На правосторонних стойках 3 предусмотрены крюки 21 для помещечия металлической поперечины 31, несущей жестко связанные с ней стаканчики 34 с сосками 35 в числе, соответствующем таковому пробирок в каждом поперечном (передне-заднем) ряду штатива 12.

Все стаканчики 34 обслуживаются одним общим запорным краном 33, при повороте которого из сосков 35 изливается определенное количество жидкости в подставленные пробирки.

При пользовании прибором, например для массового производства серодиагностических реакций, в пробирки крайнего правого и шестого поперечных (передне-задних) рядов каждого штатива наливают по 1 куб. см обычным образом приготовленной кровяной сыворотки основного разведения, в остальные we пробирки — по 1 куб. ся; физиологического раствора. Установив штативы на доске

28 при поднятых кверху путем поворачивания рычага 17 вправо до соприкосновения его с упором 20 муфтах 6, а следовательно и ковшиков 10, поворотами того же рычага 17 сначала влево, а потом вправо погружают их в пробирки

1 и извлекают их наполненными сывороткой (1 куб. лглю) обратно, после чего поворотом диска 25 подводят под ковшики следующий поперечный ряд пробирок, несколько раз погружают и извлекают ковшики в налитый в пробирки физиологический раствор для достижения полного смешения сыворотки с физиологическим раствором. Далее поступают аналогичным образом до завершения приготовления прогрессивных разведений сыворотки, после чего нацепляют на крючки 21 правосторонней пары стоек 3 поперечину 31 с наполненными бактерий,- ной эмульсией стаканчиками 34 и, подводя путем поворачивания диска 25 под соски 35 постепенно каждый поперечный ряд пробирок, засевают последние желаемым количеством эмульсии, открывая и закрывая кран 33. По засевании всех ! пробирок штатива последний снимают и переносят в термостатный шкаф, а на его место устанавливают второй штатив, пробирки которого засевают таким же образом в обратной последовательности.

По окончании работы планку 31 с краном 33 и стаканчиками 34, правостороннюю верхнюю раму 14 и перекладины 37.с ковшиками 10 снимают, цепи 15 разнимают и прибор складывают по имеющемуся в продольных брусках 2 и доске

28 разлому 22, скрепляемому при работе помощью крючков 41 и завесы 40.

Предмет изобретения.

1. Устройство для массового приготов.ления растворов прогрессивного разведения, преимущественно при производстве серодиагностических и гематологических реакций, состоящее из установленных вертикально на образованном перекрещлвающимися брусками горизонтальном основании стоек, отличающееся тем, что на трубчатых стойках 3 установлены перемещаемые между двумя стопорами 5, -6 помощью управляемых вращаемым между двумя стопорными штифтамй 20 рычагом 17, протянутых через блоки 7á и 7, проведенных через каналы трубчатых стоек 3 цепей 15 муфты 4, несущие на верхних концах рамы 9, 14 со съемными металлическими перекладинами 37, жестко связанными с рядом вертикальных стерженьков, несущих на нижних концах ковшики 70, предназначенные для последовательного перенесения определенных порций раствора из одного ряда пробирок 11 в другой, каковые пробирки установлены s штативах 12, помещаемых на доску 28, перемещаемую помощью червячного хода 29,30, управляемого насаженным в шпонку на осевой валик 2б диском 25 со сцепляемыми с пружинящим зубом 23 зазубринами по окружности, в предусмотренных на внутренних сторонах п родольных брусков 2 основания устройства направляющих пазах 39.

2. В устройстве по и. 1 применение для введения в пробирки дополнительно растворов, например бактерийных эмульсий, разливного приспособления, отличающегося тем, что оно состоит из помещаемой на предусмотренные на правосторонней паре стоек 3 крючки 21 планки 31, несущей в числе, соответствующем таковому пробирок в каждом поперечном (передне-заднем) ряде штатива

72, стаканчики 34 с сосками 35 и общий для всех стаканчиков 35 запорный кран

34 с трубкой, снабженной боковыми отверстиями против каждого из упомянутых стаканчиков.

3. В устройстве по и. 1 применение для складывания устройства, в целях портативности, съемной правосторонней верхней рамы 14 и разъемных по линии

22 продольных брусков 2 основания, закрепляемых неподвижно помощью завесы 40 и крючка 41..К авторскому свидетельству 10. П. Ис1 ина ¹ 39442
