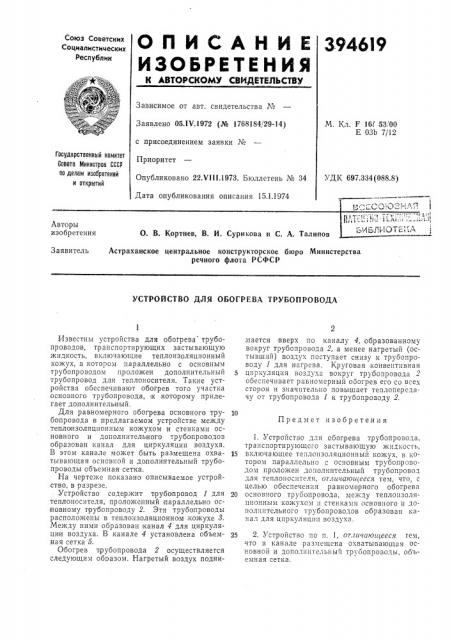

О П И С А Н И Е 3946l9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 16t 53/00

Е ОЗЬ 7/12

Заявлено 05.1V.1972 (№ 1768184/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 22.V111.1973. Бюллетень № 34

Дата опубликования описания 15.1.1974

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 697.334 (088.8) Авторы изобретения

О. В. Кортнев, В. И. Сурикова и С. А. Талипов

Астраханское центральное конструкторское бюро Министерства речного флота РСФСР

Заявитель

УСТРОЙСТВО ДЛЯ ОБОГРЕВА ТРУБОПРОВОДА

Предмет изобретения

Известны устройства для обогрева трубопроводов, транспортирующих застывающую жидкость, включающие теплоизоляционный кожух, в котором параллельно с основным трубопроводом проложен дополнительный трубопровод для теплоносителя. Такие устройства обеспечивают обогрев того участка основного трубопровода, к которому прилегает дополнительный.

Для равномерного обогрева основного трубопровода в предлагаемом устройстве между тепло изоляционным кожухом и стенками основного и дополнительного трубопроводов образован канал для циркуляции воздуха.

В этом канале может быть размещена охватывающая основной и дополнительный трубопроводы объемная сетка.

На чертеже показано описываемое устройство, в разрезе.

Устройство содержит трубопровод 1 для теплоносителя, проложенный параллельно ос новному трубопроводу 2. Эти трубопроводы расположены в теплоизоляционном,кожухе 3.

Между ними образован канал 4 для циркуляци и воздуха. В канале 4 установлена объемная сетка 5.

Обогрев трубопровода 2 осуществляется следующим обпазом. Нагретый воздух поднимается вверх по каналу 4, образованному вокруг трубопровода 2, а менее нагретый (остывший) воздух поступает снизу к трубопроводу 1 для нагрева, Круговая конвентнвная циркуляция воздуха вокруг трубопровода 2 обеспечивает равномерный обогрев его со всех сторон и значительно повышает теплопередачу от трубопровода 1 к трубопроводу 2.

1. Устройство для обогрева трубопровода, транспортирующего застывающую жидкость, 15 включающее теплопзоляционный кожух, в котором параллельно с основным трубопроводом проложен дополннтельньш трубопровод для теплоносителя, от.гичаюшееся тем, что, с целью обеспечения равномерного обогрева

20 основного трубопровода, между теплопзоляцпонным кожухогп и стенками основного и дополнительного трубопроводов образован h3 пал для циркуляции воздуха.

25 2. Устройство по п. 1, от.гачаюагееся гем, что в канале размещена охватывающая основной и дополннтельнып труоопроводы, ооъ" емная сетка.

394619

Составитель Б. Мардер

Техред Л. Богданова Корректор Л. Царькова

Редактор И. Шубина

Типография, пр. Сапунова, 2

Заказ 3623/15 Изд. № 1883 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, iK-35, Раушскгя наб., д. 4/5
