Реферат

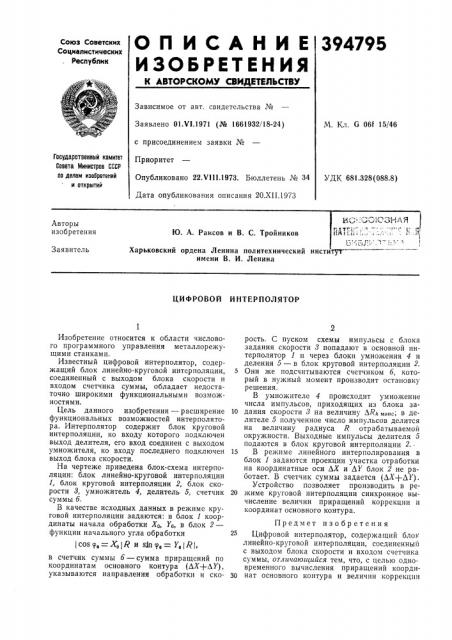

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

394795

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 6 06f 15/46

Заявлено 01.VI.1971 (№ 1661932/18-24) с присоединением заявки №

Приоритет

Опубликовано 22.VIII.1973. Бюллетень № 34

Дата опубликования описания 20.XII.1973

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 681.328(088.8) ВС:;:;, гсСЛЗАЯ

Ю. А. Раисов и В. С. Тройников 1гй .3, LI. °

I

i >., ° !

Харьковский ордена Ленина политехнический институт =

Авторы изобретения

Заявитель имени В И. Ленина

ЦИФРОВОЙ ИНТЕРПОЛЯТОР

Изобретение относится к области числового программного управления металлорежущими станками.

Известный цифровой интерполятор, содержащий блок линейно-круговой интерполяции, соединенный с выходом блока скорости и входом счетчика суммы, обладает недостаточно широкими функциональными возможностями.

Цель данного изобретения — расширение функциональных возможностей интерполятора. Интерполятор содержит блок круговой интерполяции, ко входу которого подключен выход делителя, его вход соединен с выходом умножителя, ко входу последнего подключен выход блока скорости.

На чертеже приведена блок-схема интерполяции: блок линейно-круговой интерполяции

1, блок круговой интерполяции 2, блок скорости 8, умножитель 4, делитель 5, счетчик суммы б.

В качестве исходных данных в режиме круговой интерполяции задаются; в блок 1 координаты начала обработки Хо, Уе, в блок 2— функции начального угла обработки

I cos <р, = Х, I < и з1п р, = Y, IR I, в счетчик суммы б — сумма приращений по координатам основного контура (гзХ+Л Y), указываются направления обработки и скорость. С пуском схемы импульсы с блока задания скорости 8 попадают в основной интерполятор 1 и через блоки умножения 4 и деления 5 — в блок круговой интерполяции 2.

5 Они же подсчитываются счетчиком б, который в нужный момент производит остановку решения.

В умножителе 4 происходит умножение числа импульсов, приходящих из блока за10 дания скорости 8 на величину ARk макс, В делителе 5 полученное число импульсов делится на величину радиуса Я отрабатываемой окружности. Выходные импульсы делителя 5 подаются в блок круговой интерполяции 2..

15 В режиме линейного интерполирования в блок 1 задаются проекции участка отработки на координатные оси ЛХ и ЛУ блок 2 не работает. В счетчик суммы задается (ЬХ+Л) ).

Устройство позволяет производить в ре20 жиме круговой интерполяции синхронное вычисление величин приращений коррекции и координат основного контура.

Предмет изобретения

Цифровой интерполятор, содержащий блок линейно-круговой интерполяции, соединенный с выходом блока скорости и входом счетчика суммы, отяи1гаюигийся тем, что, с целью одновременного вычисления приращений коорди30 нат основного контура и величин коррекции

394795 лс .

Составитель С. ГpoMQBd

Техред Т. Курилко

Корректор В. Жолудева

Редактор Л. Цветкова

Заказ 3378/12 Изд. М 1823 Тира>к 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб., д. 4,5

Типография, пр. Сапунова, 2 при линейной круговой интерполяции, он содер>кит блок круговой интерполяции, ко входу которого подключен выход делителя, его вход соединен с выходом умножителя, ко входу последнего подключен выход блока скорости.
