Реферат

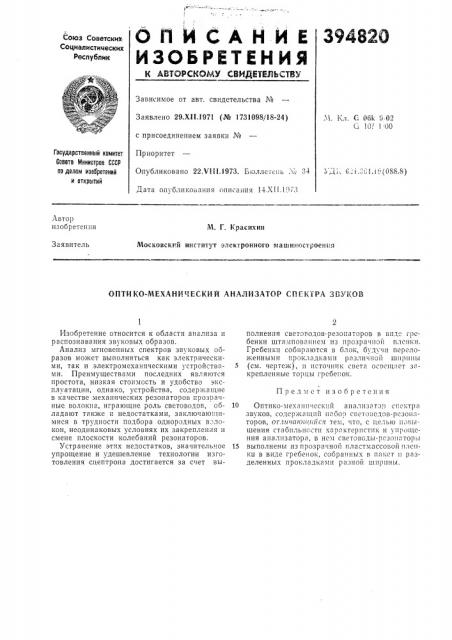

О П И С А Н И Е 394820

ИЗОБРЕТЕНИЯ

1.овз СоветакигтСс)циепистийеских

Респубпик

Зависимое от авт. свидетельства №

Заявлено 29.XI I.1971 (№ 1731098/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 22Х111.1973. Е!оллетень . г 34

Дата ог! о. )H!!DL!3H!!!! описа!гия 1 1А11.1073,)1. Кл. С. 061 9 0"

С 10! 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Автор изобретения

M. Г. Крас!!хин

Московский институт электронного машиностроения

Заявитель

ОПТИКО-МЕХАНИ -.ЕСКИЙ АНАЛИЗАТОР СПЕКТРА ЗВУКОВ

Предмст изобретения

Изобретение относится к области анализа и распознавания звуковых образов.

Анализ мгновенных спектров звуковых образов мо?кет выполняться как электрическими, так и электромеханическими устройствами. Преимуществами последних являются простота, низкая стоимость и удобство эксплуатации, однако, устройства, содержащие в качестве механических резонаторов прозрачные волокна, играющие роль световодов, обладают также и недостатками, заключающимися в трудности подбора однородных волокон, неодинаковых условиях их закрепления и смене плоскости колебаний резонаторов.

Устранение этих недостатков, значительное упрощение и удешевление технологии изготовления сцептропа достигается за счет выполнения светогодов-резонаторов в впдс гребенки штампованием из прозра шой пленки.

Гребенки собираются в блок, буду ш персло?кенными прокл ад! .а ми р азлнч!)Оп ш!! рины

5 (см. чертеж), и источш!к света освещает з"крепленные торцы грсбепок.

10 Оптико-мехаш!ческий анализато,) спсктра звуков, содержащий набор сгетоводов-рсзон»торов, от.г!! тгошнася тем, что, с целью повышения clабпльнсстп характеристик н упрощения анализатора, в нем световоды-рсзо аторы

15 выполнены из прозрачной пластмассовой плспкц в виде гребенок, собранных в пакет и разделенных прокладками разной ширины.
