Реферат

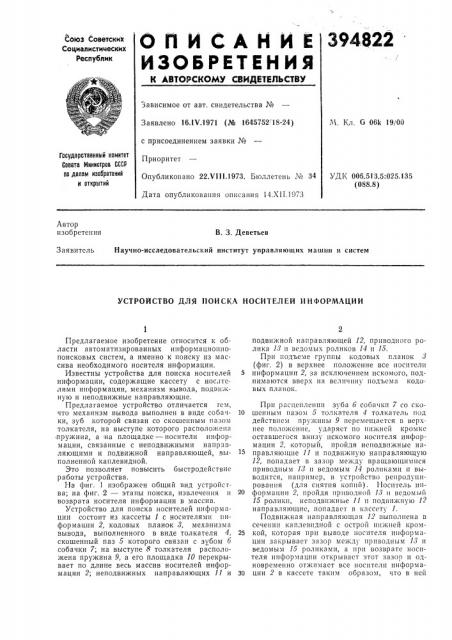

0 П И С А Й Й Е 394822

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 6 06k 19/00

Заявлено 16.Ю.1971 (№ 1645752 18-24) с присоединением заявки №

Приоритет

Опубликовано 22Х11!.1973. Бюллетень ¹ 34

Дата опубликования описания 14.Х11.1973

Гасударственный комитет

Совета Министров СССР па делам изаоретений и открытий

УДК 005 513 5 025 135 (088.8) Автор изобретения

В. 3. Деветьев

Заявитель Научно-исследовательский институт управляющих машин и систем

УСТРОЙСТВО ДЛЯ 11ОИ СКА НОСИ ТЕЛ ЕЙ И НФОРМАЦИ И

Предлагаемое изобретение относится к области автоматизированных информационнопоисковых систем, а именно к поиску из массива необходимого носителя информации.

Известны устройства для поиска носителей информации, содержащие кассету с носителями информации, механизм вывода, подви;кную и неподвижные направляющие.

Предлагаемое устройство отличается гсм, что механизм вывода выполнен в виде собачки, зуб которой связан со скошенным пазом толкателя, на выступе которого расположена пружина, а на площадке — носители информации, связанные с неподвижными направляющими и подвижной направляющей, выполненной каплевидной.

Это позволяет повысить быстродействие работы устройства.

На фиг. 1 изображен общий вид устройства; на фиг. 2 — этапы поиска, извлечения и возврата носителя информации в массив.

Устройство для поиска носителей информации состоит из кассеты 1 с носителями информации 2, кодовых планок 8, механизма вывода, выполненного в виде толкателя 4, скошенный паз 5 которого связан с зубом 6 собачки 7; на выступе 8 толкателя расположена пружина 9, а его площадка 10 перекрывает по длине весь массив носителей информации 2; неподвижных направляющих 11 и под вижной направляющей 12, приводного ролика 13 и ведомых роликов 14 и 15.

При подъеме группы кодовых планок 3 (фиг. 2) в верхнее положение все носители

5 информации 2, за исключением искомого, поднимаются вверх на величину подъема кодовых планок.

При расцепленип зуба 6 собачки 7 со ско10 шенным пазом 5 толкателя 4 толкатель под действием пружины 9 перемещается в верхнее ttoложенпе, ударяет tto нижней кромке оставшегося внизу искомого носителя информации 2, который, пройдя неподвижные направляющие 11 и подвижную направляющую

12, попадает в зазор между вращающимися приводным 18 и ведомым 14 роликами и выводится, например, в устройство репродуцирования (для снятия копий). Носитель ип20 формации 2, пройдя приводной 13 н ведомый

15 ролики, неподвижные 11 и подвижную 12 направляющие, попадает в кассету 1.

Подвижная направляющая 12 выполнена в сечении каплевидной с острой нижней кром25 кой, которая прп выводе носителя информации закрывает зазор между приводным И и ведомым 15 роликами, а прп возврате носителя информации открывает этот зазор it одновременно отжимает все носители информа30 ции 2 в кассете таким образом, что в ней

394822

12 против этого зазора образуется свободное пространство.

Предмет изобретения

Устройство для поиска носителей информации, содержащее кассету с носителями информации, механизм вывода, подвижную и неподвижные направляющие, отличающееся тем, что, с целью повышения быстродействия раооты устройства, механизм вывода выполнен в виде собачки, зуб которой связан со скошенным пазом толкателя, на выступе которого расположена пружина, а на площадке — носители информации, связанные с неподвижными направляющими и с подвижной направляющей, выполненной каплевидной.
