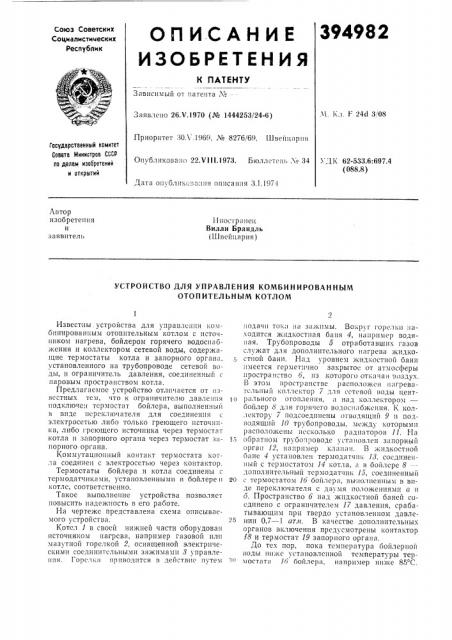

394982

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента М.Ч, Кл, Е 24d 3, 08

Заявлено 26.V.1970 (¹ 1444253/24-6) Приоритет 30Л.1969. Ле 8276/69, ЕЕ1вейцяр 1я

Государственный квмнтет

Савета Мнннстрев СССР па делам нзабретеннй н еткрытнй

Оп1.бликовапо 22.Vill.1973. Бюллстси),Ъ 34

УДК 62-533.6:697.4 (088.8) Дата опубликс:):l:»»l описания 3.1.1974

A(3T0p изобретения и заявитель

Иностранец

Вилли Брандль (Ц1вейцярия) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ КОМБИНИРОВАННЫМ

ОТОПИТЕЛЬНЫМ КОТЛОМ

Известны устройства для управления комбинированным отопительным котлом с источником нагрева, бойлером горячего водоснабжения и коллектором сетевой воды, содержащие термостаты котла и запорного органа, установленного на трубопроводе сетевой воды, и ограничитель давления, соединенный с паровым пространством котла.

Предлагаемос устройство отличается от известных тем, что к ограничителю давлеиня подключен тсрмостат бойлера, выполненный в виде переключателя для соединения с электросетью либо только греющего источника, либо греющего источника через термостят котла и запорного органа через термостат запорного органа.

Коммутационный контакт термостата котла соединен с электросстью через коитактор.

Термостаты бойлера и котла соединены с термодатчиками, установленными в бойлере и котле, соответственно.

Такое выполнение устройства позволяет повысить надежность в его работе.

На чертеже представлена схема описываемого устройства.

Котел 1 в своей нижней части оборудован источником нагрева, например газовой или мазутной горелкой 2, оснащенной электрическими соединительными зажимами 8 управления. Горслкя приводится в действие путем подачи тока иа зажимы. Вокруг горелки находится жидкостная баня 4, например водяная. Трубопроводы 5 отработавших газов служат для дополнительного нагрева жидкостной бани. Няд уровнем жидкостной бани имеется герметично закрытое от атмосферы иростраи:тво 6, из которого откачан воздух.

В этом пространстве расположен нагревательный коллектор 7 для сетевой воды центрального отопления, я над коллектором— бойлер 8 для горячего водоснабжения. К коллектору 7 подсоединены отводящий 9 и подводящий 10 трубопроводы. между которыми расположены несколько радиаторов 11. На

15 обратном трубопроводе установлен зяпорный орган 12, например кляияи. В жидкостной оане 4 установлен термодатчик 13. соединенный с тсрмостатом 11 котла, я в бойлере 8 дополнительный термодатчик 15, соединенный

20 c . термостатом 16 бойлера, вынолиенным в виде переключателя с двумя положениями а и о. Пространство 6 над жидкостной баней соединено с ограничителем 17 давления, срабатывающим прп твердо установленном давле25 нип 0,7 — 1 ати. В качестве дополнительных органов включения предусмотрены коитактор

18 и термостат 19 запорного органа.

До тех пор, пока температура бойлерной воды иижс установленной температуры термостатя 16 бойлера, например ниже 85 С.

394982

10 бойлерный термостат находится в положении б включения. В этом случае горелка 2 подключена к электросети 20, вода в жидкостной бане быстро доводится до испарения и нагревает воду в бойлере 8 посредством конденсирующегося ня внешней поверхности бойлера (в области пониженного давления) насыщенного пара. Поскольку клапан 12 закрыт или установленный вместо него насос не работает, образовавшийся пар нагревает только находягцуюся в коллекторе 7 стационарную сетевую воду. Как только вода в бойлере 8 достигает установленной температуры 85 С, бойлерный термостят переключается в положение а и кoHTHI Top 18 Возоуждяется. Г01)елка соединяется с сетью 20 через термостат 14 котла. Термостат котла устанавливают на температуру в диапазоне 40 — 90 С.

При включении термостата 19 включается циркуляция сстевой воды и ее температура достигаст установленной, например 50 С.

Циркуляция сетевой воды прекращается при выключении тсрмостата 19.

Если вс.1сдствпе потребления горячей воды температура воды в бойлере 8 сшгжается большс, чем заданная температура у тсрмоcTата 16 бойлера, последний в положе н ие б и бойлер снова нагревается. Поокольку B положении включения термостата 1 > бойлера термостат14 котла закорочен, бойлер

8 можно нагреть до установленной температуры, например 85 С, даже если тсрмостят котла установлен II;l более низкую температуру, например 50 С.

Таким образом, температура в бойлере достигает определенной величины. Поскольку водя потребления г, бойлере 8 нагревается в

90 5

Зо з> течение нескольких минут. закрытие циркуляции сетевой воды на это время не может вызвать заметного охлаждения отапливаемых помещений. С другой стороны, в нагревательном коллекторе 7 немного воды и эта более нагретая вода распределяется по трубопроводам без заметного повышения температуры в радиаторах.

Предлагаемое устройство позволяет осуществить нагрев бойлерной и сетевой воды да любых установленных, не зявпсшцих îдпя от другой температур.

Предмет изобретения

1. Устройство для управления комбинированным отопительным котлом с источником нагрева, бойлером горячего водоснабжения и коллектором сетевой воды, содержащее термостаты котла и запорного органа, установленного на трубопроводе сетевой воды, и ограничитель давления, соединенный с паровым пространством котла, отличающееся тем, что, с целью повышения надежности, к ограничителю давления подклю ен термостат бойлера, выполненный в виде переключателя для соединения с элоктро;етью либо только греющего источника, либо греющего источника через термостат котла и запорного органа через термостат запорного органа.

2. Устройство по п. 1, отличающееся тем, что коммутационный контакт термостата котла соединен с электросетью через контактор.

3. Устройство по п. 1, отличающееся тем, что термостаты бойлера и котла соединены с термодатчиками, установленными в бойлере и котле, соответственно.

394982

Составитель Е. Васютович

Редактор А. Пейсоченко Техред Л. Богданова Еорректор О. Тюрнна

Заказ 5804 Изд. № 1858 Тираж 678 Подписное

LIIIHIIlIII Государственного комитета Совета Министров СССР по делам изобретешнi и открытий

Москва, Ж-35, Раушская паб., д. 4/5,Обл тип Костромского управления издательств, полиграфии и книжной торговли
