Способ местного предохранения металлических изделий против цементации

Иллюстрации

Показать все

Реферат

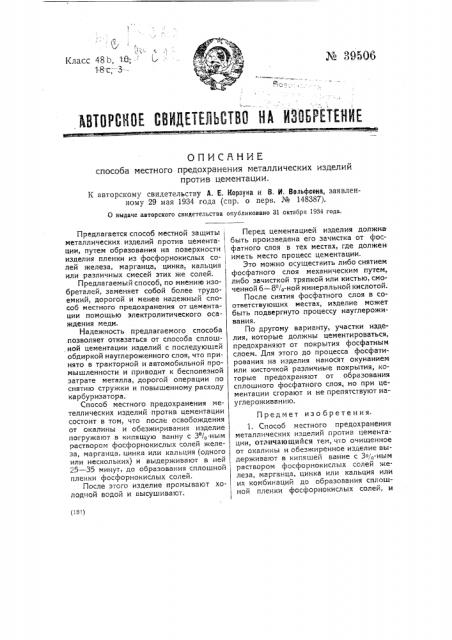

4 \

1(ласс 48Ь, Щ" (1-8с; 3-- оо gggQQ

ОПИСАНИЕ способа местного предохранения металлических изделий против цементации.

К авторскому свидетельству А. E. Корзуна и В. И. Вольфсона, заявленному 29 мая 1934 года (спр. о перв. № 148387).

0 выдаче авторского свидетельства опубликовано 31 октября 1984 года.

Предлагается способ местной защиты металлических. изделий против цементации, путем образования на поверхности изделия пленки из фосфорнокислых солей железа, марганца, цинка, кальция или различных смесей этих же солей.

Предлагаемый способ, по мнению изобреталей, заменяет собой более трудоемкий, дорогой и менее надежный способ местного предохранения от цементации помощью электролитического осаждения меди.

Надежность предлагаемого способа позволяет отказаться от способа сплошной цементации изделий с последующей обдиркой науглероженного слоя, что принято в тракторной и автомобильной промышленности и приводит к бесполезной затрате металла, дорогой операции по снятию стружки и повышенному расходу карбуризатора.

Способ местного предохранения метеллических изделий против цементации состоит в том, что после освобождения от окалины и обезжиривания изделие погружают в кипящую ванну с Зо/,-ным раствором фосфорнокислых солей железа, марганца, цинка или кальция(одного или нескольких) и выдерживают в ней

25 — 35 минут, до образования сплошной пленки фосфорнокислых солей.

После этого изделие промывают холодной водой и высушивают.

Перед цементацией изделия должна быть произведена его зачистка от фосфатного слоя в тех местах, где должен иметь место процесс цементации.

Это можно осуществить либо снятием фосфатного слоя механическим путем, либо зачисткой тряпко"или кистью,,смоченной б — 8о/о-ной минеральной кислотой.

После снятия фосфатного слоя в соответствующих местах, изделие может быть подвергнуто процессу науглероживания.

По другому варианту, участки изделия, которые должны цементироваться, предохраняют от покрытия фосфатным слоем. Для этого до процесса фосфатирования на изделия наносят окунанием или кисточкой различные покрытия, которые предохраняют от образования сплошного фосфатного слоя, но при цементации сгорают и не препятствуют науглероживанию.

Предмет изо бретения.

1. Способ местного предохранения металлических изделий против цементации, отличающийся тем, что очищенное от окалины и обезжиренное изделие выдерживают в кипяшей ванне с 3о/о-ным раствором фосфорнокислых солей железа, марганца, цинка или кальция или их комбинаций до образования сплошной пленки фосфорнокислых солей, и после извлечения изделия из ванны, промывки водой и высушивания снимают пленку в тех местах, которые подлежат .цементации.

2. Видоизменение способа по и. 1, отлича1ощееся тем, что, вместо удаления пленки с подлежащих цементации мест, эти места предохраняют от покрытия пленкой, нанося на них предохранительные покрытия, не мешающие цементации, но не дающие образовываться пленке фосфатов.

Зкскерт Af. Г Евангчлов

Редактор:.". <Р. Альтшч лер

Тин..пвч. Труд". Зак. 1602 — 260
