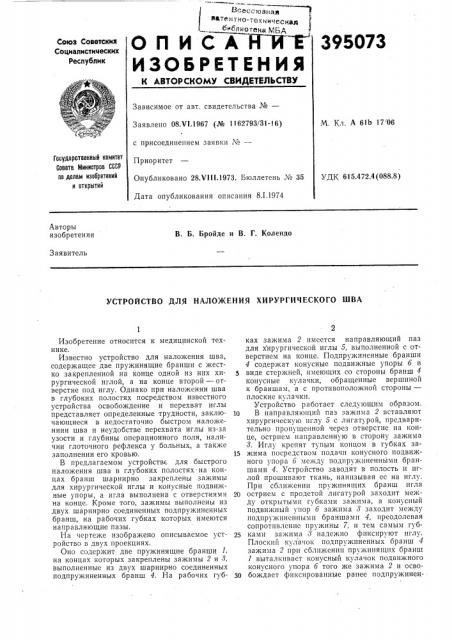

Иоеоо;ознал ва-ен вв ентно-тсхническвй бмблиотена "bA

ОПИСА

ИЗОБРЕТЕНИЯ

395073

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 08.VI 1967 (№ 1162793/31-16) М. Кл. А 61Ь 17 06 с присоединением заявки ¹â€”

Гасударственный комитет

Совета Министров СССР оа делам изобретений и открытий

Приоритет

Опубликовано 28,VIII.1973. Бюллетень ¹ 35

Дата опубликования описания 8.1.1974

УДК, 615.472.4 (088.8) Авторы изобретения

В. Б. Бройде и В. Г. Колендо

Заявитель

УСТРОЙСТВО ДЛЯ НАЛОЖЕНИЯ ХИРУРГИЧЕСКОГО ШВА

Изобретение относится к медицинской технике.

Известно устройство для наложения шва, содержащее две пружинящие бранши с жестко закрепленной на конце одной из них хирургической иглой, а на конце второй — отверстие под иглу. Однако при наложении шва в глубоких полостях посредством известного устройства освобождение и перехват иглы представляет определенные трудности, заключающиеся в недостаточно быстром наложениии шва и неудобстве перехвата иглы из-за узости и глубины операционного поля, наличии глоточного рефлекса у больных, а также заполнении его кровью.

В предлагаемом устройстве для быстрого наложения шва в глубоких полостях на концах бран|и шарнирно закреплены зажимы для хирургической иглы и конусные подвижные упоры, а игла выполнена с отверстиями на конце. Кроме того, зажимы выполнены из двух шарнирно соединенных подпружиненных бранш, на рабочих губках которых имеются направляющие пазы.

На чертеже изображено описываемое устройство в двух проекциях.

Оно содержит две пружинящие бранши 1, на концах которых закреплены зажимы 2 и 8, выполненные из двух шарнирно соединенных подпружиненных бранш 4. На рабочих губках зажима 2 имеется направляющий паз для хирургической иглы 5, выполненной с отверстием на конце. Подпружиненные бранши

4 содержат конусные подвижные упоры б в виде стержней, имеющих со стороны бранш 4 конусные кулачки, обращенные вершиной к браншам, а с противоположной стороны— плоские кулачки.

Устройство работает следующим образом.

10 В направляющий паз зажима 2 вставляют хирургическую иглу 5 с лигатурой, предварительно пропущенной через отверстие »а конце, острием направленную в сторону зажима

8. Иглу крепят тупым концом в губках за15 жима посредством подачи конусного подвижного упора б между подпружиненными браншами 4. Устройство заводят в полость и иглой прошивают ткань, нанизывая ес на иглу.

При сближении пружинящих бранш игла

20 острием с продетой лигатурой заходит между открытыми губками зажима, а конусный подвижный упор б зажима 8 заходит между подпружиненными бранша ми 4, преодолевая сопротивление пружины 7, и тем самым губ25 ками зажима 8 надежно фиксируют иглу.

Плоский кулачок подпружиненных бранш 4 зажима 2 при сближении пружинящих бранш

1 выталкивает конусный кулачок подвижного конусного упора б того же зажима 2 и осво30 бождает фиксированные ранее подпружинен395073

Составитель Л. Соловьев

Техред А. Камышникова Корректор Т. Добровольская

Редактор Д. Пинчук

Заказ 3472/11 Изд. ¹ 932 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ные бранши 4 зажима 2. После этого раскрывшиеся губки зажима 2 освобождают тупой конец иглы 5, пружинящие бранши 1 разводятся, и устройство извлекают из полости прошитой лигатурой.

Предмет изобретения

1. Устройство для наложения хирургического шва, содержащее две пружинящие бранши и иглу, отличающееся тем, что, с целью быстрого наложения шва в глубоких полостях, на концах бранш шарнирно закреплены зажимы для хирургической иглы и конусные подвижные упоры, а игла выполнена

5 с отверстием на конце.

2. Устройство по п. 1, отличающееся тем, что, с целью удобства перехвата иглы, зажимы выполнены из двух шарнирно соединенных подпружиненных бранш, на рабочих

l0 губках которых имеются направляющие пазы.
