Реферат

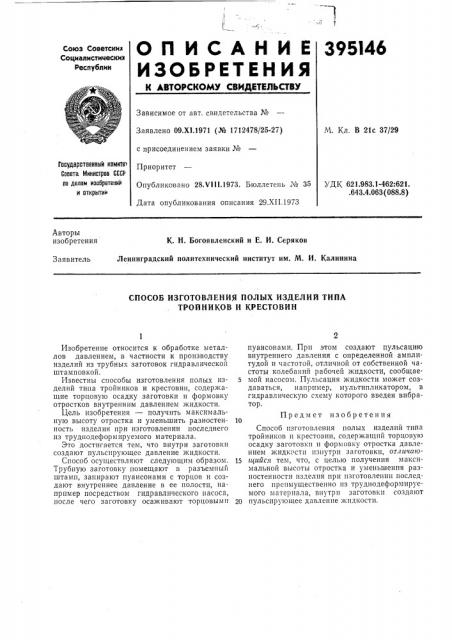

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

395146

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Х1.1971 (№ 1712478/25-27) с присоединением заявки №

Приоритет

Опубликовано 28.Ч111.1973. Бюллетень № 35

Дата опубликования описания 29.XII.1973

М. Кл. В 21с 37/29

Государственный комитв1

Совета Министров СССР оо делам изобретений и открытий

УДК 621.983.1-462:621. .643.4.063 (088 8) Авторы изобретения

К. Н. Богоявленский и Е. И. Серяков

Ленинградский политехнический институт им. М. И. Калинина

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛЫХ ИЗДЕЛИЙ ТИПА

ТРОЙНИКОВ И КРЕСТОВИН

Предмет изобретения

Изобретение относится к обработке металлов давлением, в частности к производству изделий из трубных заготовок гидравлической штамповкой.

Известны способы изготовления полых изделий типа тройников и крестовин, содержащие торцовую осадку заготовки и формовку отростков внутренним давлением жидкости.

Цель изобретения — получить максимальную высоту отростка и уменьшить разностенность изделия при изготовлении последнего из труднодеформируемого материала.

Это достигается тем, что внутри заготовки создают пульсирующее давление жидкости.

Способ осуществляют следующим образом.

Трубную заготовку помещают в разъемный штамп, запирают пуансонами с торцов и создают внутреннее давление в ее полости, например посредством гидравлического насоса, после чего заготовку осаживают торцовымп пуансонами. Прп этом создают пульсацию внутреннего давления с определенной амплитудой и частотой, отличной от собственной частоты колебаний рабочей жидкости, сообщае5 мой насосом. Пульсация жидкости может создаваться, например, мультипликатором, в гидравлическую схему которого введен вибратор.

Способ пзготогления полых изделий типа тройников и крестовин, содержащий торцовую осадку заготовки и формовку отростка давлением жидкости изнутри заготовки, отличаю15 и1ийся тем, что, с целью получения максимальной высоты отростка и уменьшения разностенности изделия при изготовлении последнего преимущественно пз труднодеформируемого материала, внутри заготовки создают

20 пульсирующее давление жидкости.
