Патент ссср 395286

Патент ссср 395286

Иллюстрации

Показать все

Реферат

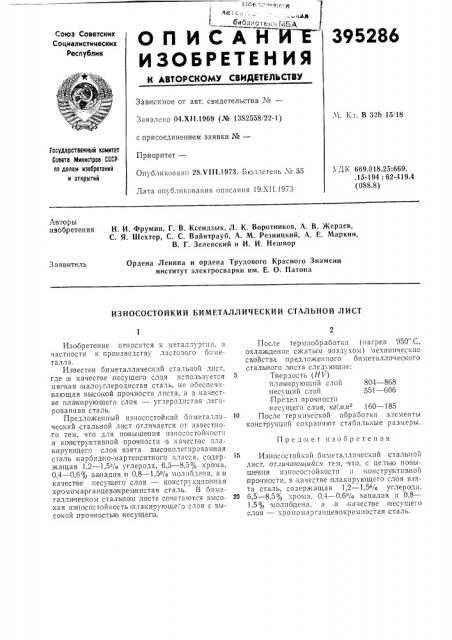

Союз Советских

Социалистических

Республик

О П И С А Н ИПЕ 395286

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое or авт. свидетельства ¹â€”

М. Кл. В 32Ь 15/18

Заявлено 04.XI1.1969 (№ 1382558/22-1) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 28Х11!.1973. Бюллетень ¹ 35

Дата опубликования описания 19ЛП.!973

Гасударственный комитет

Совета Министров СССРпо делам изаоретений и открытий

УДК 669.018.25:669. .1э-194: 62-419.4 (088.8) Авторы изобретения

И. И. Фрумин, Г. В. Ксендзык, Л. К. Воротников, А. В. )Кердев, С. Я. Шехтер, С. С. Вайнтрауб, А. М. Резницкий, А. Е. Маркин, В. Г. Зеленский и И. И. Нешпор

Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е. О. Патона

Заявитель

ИЗНОСОСТОЙКИЙ БИМЕТАЛЛИЧЕСКИЙ СТАЛЬНОЙ ЛИСТ

Предмет ызооретення

Изобретение относится к,металлургыы, B частности к производству лыстозого быметалла.

Известен биметаллический стальной лист, где в качестве несущего слоя используется мягкая малоуглеродистая сталь, не ооеспечывающая высо кой прочности листа, а в качестве плавоирующего слоя — углероды."тая легированная сталь.

Предложенный износостойкий бымета I;Iilческий, стальной лист отличается от ызвестно70 тем, что для повышения износостойкост:1 и конструктивной прочности в качестве плакирующего слоя взята высоколегырованная сталь карбидно-мартенситного класса, содержащая 1,2 — 1,5% углерода, 6,5 — 8,5% хрома, 0,4 — 0,6%:ва надия и 0,8 — 1,5% молибдена, аж качестве, несущего слоя — конструкционная хромома рганцевокремнистая сталь. Б биметаллическом стальном листе сочетаются высокая износостойкостыплакирующего ciaoÿ с высокой,прочностью несущего.

После термообработки (нагрев 950 С, охлаждение сжатым воздухом) механические свойства предложенного биметаллического стального легиста следующие:

5 Твердость (H V) планирующий слой 804 — 868 несущии слой 551 †6

Предел прочности несущего слоя, кг/льн 160 — 185

После термической обработки элементы конструкций сохраняют стабильные размеры.

Износостойкый биметаллический стальной лист, отличгиои/ийся тем, что, с целью повышения пзносостойкости и конструп тпвной лрочности, в качестве пла,кырующего слоя взята сталь, содержащая 1,2 — 1,5% углерода, 20 6,5 — 8 5% хрома, 0,4 — 0,6% ванадия и 0,8—

1,5% молибдена, à IB качеспве несущего слоя — хромомарга .щевокрем гистая сталь.
