Опорный узел для красочного в.алика печатной машины

Опорный узел для красочного в.алика печатной машины

Иллюстрации

Показать все

Реферат

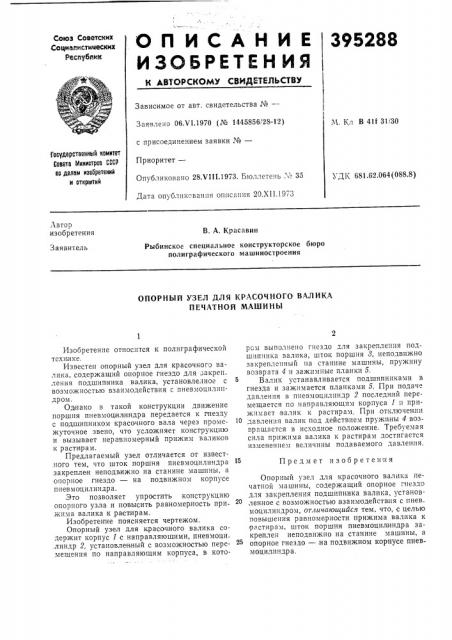

I ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлистииеских

Ресщблик

Зависимое от авт. свидетельства №вЂ”

М. Кл В 41f 31/30

Заявлено 06Х1.1970 (№ 1445856/28-12) с присоединением заявки №вЂ”

1осударственнья иомнтет

Совета Министров СССР ос делам изобретений и открытий

Приоритет—

Опубликовано 28. 1/111.1973. Бюллетень . е 35

Дата опубликования описания 20.Х11.1973

УДК 681.62.064(088.8) Автор изобретения

В. А. Красавин

Рыбинское специальное конструкторское бюро полиграфического машиностроения

Заявитель

ОПОРНЫЙ УЗЕЛ ДЛЯ КРАСОЧНОГО ВАЛИКА

ПЕЧАТНОЙ МАШИНЫ ром выполнено гнездо для закрепления подшипника валика, шток поршня 8, неподвижно закрепленный на станине машины, пружину возврата 4 и зажимные планки 5.

Валик устанавливается подшипниками в гнезда и зажимается планками 5. При подаче давления в пневмоцилиндр 2 последний перемещается по направляющим корпуса 1 и прижимает валик к растирам. Нр» отключении давления валик под действием пружины 4 возвращается в исходное положение. Требуемая сила прижима валика к растирам достигается изменением величины подаваемого давления.

Опорный узел для красочного валика печатной машины, содержащий опорное гнездо для закрепления подшипника валика, установленное с возможностью взаимодействия с пнев моцилиндром, от.гичающийся тем, что, с целью повышения равномерности прижима валика к растирам, шток поршня пневмоцилиндра закреплен неподвижно на станине машины, а опорное гнездо —,на подвижном корпусе пневмоцил,инд.ра.

Изобретение относится к полиграфической технике.

Известен опорный узел для красочного валика, содержащий опорное гнездо для закреп ления подшипника валика, установленное с возможностью взаимодействия с пневмоцил;шдром.

Однако в такой конструкции движение поршня пневмоцилиндра передается к гнезду с подшипником красочного вала через проме- 10 жуточное звено, что усложняет конструкцию и вызывает неравномерный прижим валиков к расти,рам.

Предлагаемый узел отличается от известного тем, что шток поршня пневмоцилиндра 15 закреплен неподвижно на станине машины, а опорное гнездо — на подвижном корпусе пневмоцилиндра.

Это позволяет упростить конструкцию опорного узла и повысить равномерность при жима валика к растирам.

Изобретение поясняется чертежом.

Опорный узел для красочного валика содержит корпус 1 с направляющими, пневмоци .линдр 2, установленный с возможностью перемещения по направляющим корпуса, в котоПредмет изобретения

395288

Составитель Е. Богомолова

Техред А. Камышникова

Корректоры Е. Михеева и Е. Миронова

Редактор А. Бер

Тип. Харьк, фил. пред. «Патент»

Заказ 693/2275 Изд. ¹ 944 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Щ-35, Раушская наб., д. 4/5
