Патент ссср 395523

Патент ссср 395523

Иллюстрации

Показать все

Реферат

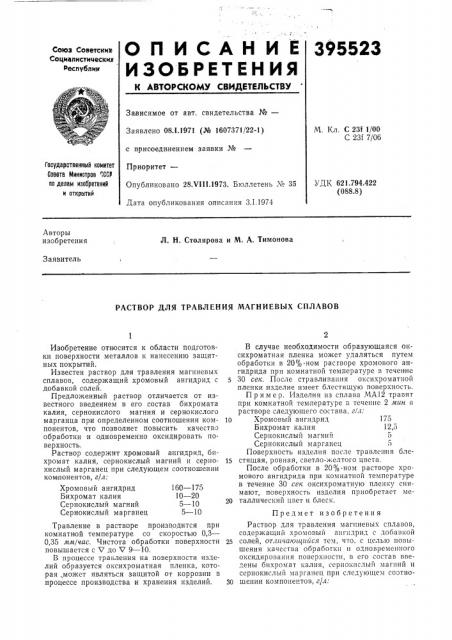

Союз Ceserewx республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

395523

Зависимое от авт. свидетельства №вЂ”

Заявлено 08.I.1971 (№ 1607371/22-1) с присоединением заявки №

Приоритет—

Опубликовано 28.VIII.1973. Бюллетень ¹ 35

Дата опубликования описания 3.1.1974

M. Кл. С 23f 1/00

С 23f 7/06

Государственный комитет

Совета Министров ",ССР по делам изооретений и открытий

УДК 621.794.422 (088.8) Авторы изобретения

Л. Н. Столярова и М. А. Тимонова

Заявитель

РАСТВОР ДЛЯ ТРАВЛЕНИЯ МАГНИЕВЫХ СПЛАВОВ

Изобретение относится к области подготовки поверхности металлов к нанесению защитных покрытий.

Известен раствор для травления магниевых сплавов, содержащий хромовый ангидрид с добавкой солей.

Предложенный раствор отличается от известного введением в его состав бихромата калия, сернокислого магния и сернокислого марганца при определенном соотношении компонентов, что позволяет повысить качество обработки и одновременно оксидировать поверхность.

Раствор содержит хромовый ангидрид, бихромат калия, сернокислый магний и сернокислый марганец при следующем соотношении компонентов, г/А:

Хромовый ангидрид 160 †1

Бихромат калия 10 — 20

Сернокислый магний 5 — 10

Сернокислый марганец 5 — 10

Травление в растворе производится при комнатной температуре со скоростью 0,3—

0,35 мм/час. Чистота обработки поверхности повышается с V до V 9 — 10.

В процессе травления на поверхности изделий образуется оксихроматная пленка, которая,можст являться защитой от коррозии в процессе производства и хранения изделий.

В случае необходимости образующаяся оксихроматная пленка может удаляться путем обработки в 20%-ном растворе хромового ангидрида при комнатной температуре в течение

5 30 сек. После стравливания оксихроматной пленки изделие имеет блестящую поверхность.

П р и мер. Изделия из сплава МА12 травят при комнатной температуре в течение 2 мин в растворе следующего состава, г/л:

10 Хромовый ангидрид 175

Бихромат калия 12,5

Сернокислый магний 5

Сернокислый марганец 5

Поверхность изделия после травления бле1S стящая, ровная, светло-желтого цвета, После обработки в 20%-íîм растворе хромового ангидрида при комнатной температуре в течение 30 сек оксихроматную пленку снимают, поверхность изделия приобретает ме20 таллический цвет и блеск.

Предмет изобретения

Раствор для травления магниевых сплавов, содержащий хромовый ангидрид с добавкой солей, отличающийся тем, что, с целью повышения качества обработки и одновременного оксидирования поверхности, в его состав введены бихромат калия, сернокислый магний и сернокислый марганец при следующем соэтно30 шеции компонентов, г/л:

395523

Корректор О. Кудинова

Редактор T. Фадеева

Заказ 3469/19 Изд. _#_o 964 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-36, Раушская наб., д. 4 6

Типография, пр. Сапунова, 2

Хромовый ангидрид

Бихромат калия

160 — 17

10 — 20

Составитель В. Лебедева

Текред Е. Борисова

Сернокислый магний

Сернокислый марганец

5 — 10

5 — 10.
