Крепь сопряжения
Патент 395583
Авторы
Классы МПК
Крепь сопряжения
Иллюстрации
Реферат

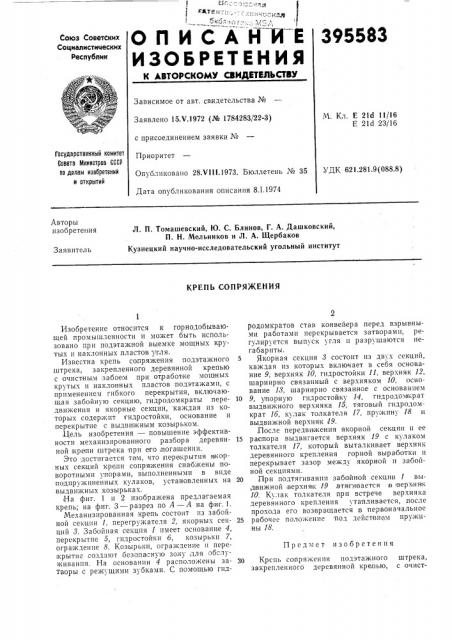

ОПИСАН И Е 395583
ИЗО6РЕТ ЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл. Е 21d 11/16
Е 21d 23/16
Заявлено 15.Ч.1972 (№ 1784283/22-3) с присоединением заявки №
Приоритет
Опубликовано 28.Ч111.1973. Бюллетень № 35 УДК 621.281.9(088.8)
Дата опубликования описания 8.1.1974
Гасударственный комитет
Совета Министров СССР по делам изааретений и открытий
Авторы изобретения
Л. П. Томашевский, 1О. С. Блинов, Г. А. Дашковский, П. Н. Мельников и Л. А. Щербаков
Кузнецкий научно-исследовательский угольный институт
Заявитель
КРЕПЬ СОПРЯ)КЕНИЯ
Предмет изобретения
Изобретение относится к горнодобывающей промышленности и может быть использовано при подэтажной выемке мощных крутых и наклонных пластов угля.
Известна крепь сопряжения подэтажного .штрека, закрепленного деревянной крепыш с очистным забоеьм при отработ»ке мощных крутых и наклонных пластов подэтажами, с применением гибкого перекрытия, включающая забойную секцию, гидродомкраты передвижения и якорные секции, каждая из которых содержит гидростойки, основание и перекрытие с выдвижным козырьком.
Цель изобретения — повышение эффективности механизированного разбора деревянной (крепи штрека при его погашении.
Это достигается там, что 1перекрь»тия ян орных секций крепи сопряжения снабжены поворотными упорами, выполненными в виде подпружиненных кулаков, установленных на выдвижных козырьках. На фиг. 1 и 2 изображена предлагаемая крепь; на фиг. 3 — разрез по А — А на фиг. 1.
Механизированная крепь состоит пз за бойной секции 1, перегружателя 2, якорных секций 3. Забойная секция 1 имеет основание 4, перекрытие 5, п»дростойки б, козырьки 7, ограждение 8. Козырьки, ограждение и перекрытие создают без"I;1а "Hую зону для обслуживания. На основании 4 расположены затворы с режущими зубками, С помощью гидродомкратов став конвейера перед взрывными работами перекрывается затворами, регулируется выпуск угля и разрушаются негабариты.
5 Якорная секция 8 состоит пз двух секций, каждая из которых включает в себя основание 9, верхняк 10, гидростойки 11, верхняк 12, шарнирно связанный с верхняком 10, основание 13, шарнирно связанное с основанием
1О 9, упорную гидростой »»у 14, гидродом крат выдвижного верхняка 15, тяговый п»дродомкрат 1б, кулак толкателя 17, пружину 18 и выдвижной верхняк 19.
После передвижения якорной секции и ее
15 рас пора выдвигается верхняк 19 с кулаком толкателя 17, который выталкивает верхняк деревянного крепления горной выработки и перекрывает зазор между якорной и забойной секциями.
20 При подтягивании забойной секции 1 выдвижной верхняк 19 втя ги вается в верхняп<
10. Кулак толкателя прп встрече верхняка деревянного крепления утапливается, после прохода его возвращается;в первоначальное
25 рабочее положение под действием пружины 18. зо Крспь сопряжения подэтажного штрека, закрепленного деревянной крепыш, с очист395583
Раг 1 аг. 2
Состав атель Л. Томашевский
Редактор H. Козлова Тех ред T. Курилко Корректор О. Кудинова
Заказ 35!3/8 Изд. ЛЪ 931 Тираж 576 П одписное
ЦНИИПИ Государственного комитета Совета Министров СССР по .делам нзобретени и и открытий
Москва, Я(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ным забоем .при отработке мощных крутых и наклонны .пластов атодэтажами с применением тибкого перекрытия, включающая забойную секцию, гидродомкраты передвижения и якорные секции, каждая из которых содержит гидростойки, основание и перекрытие с выдвижным козырьком, отличающаяся тем, что, с целью повышения эффективности механизированного разбора деревянной крепи штрека при его погашении, перекрытия якорных секций снабжены поворотными упорами, выполненными в виде подпр жиненных кулаков, установленных на выдвижных козырьках.
