Реферат

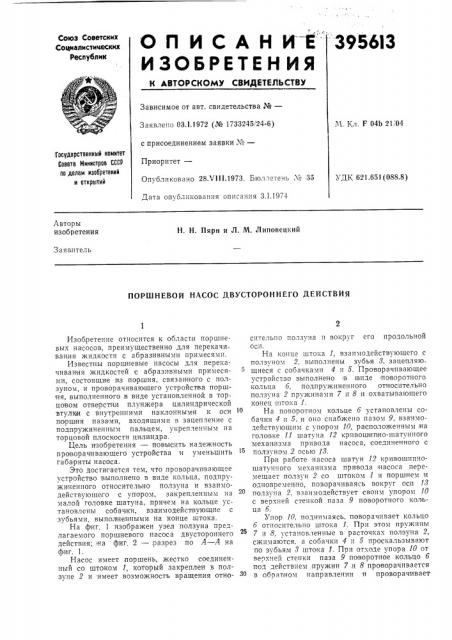

395613

ОПИСАНИЙ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.1,1972 (№ 1733245, 24-6) с присоединением заявки №вЂ”

Ч. Кл. F 04b 21, 04

Тосударственный комитет

Совета Министров СССР по делам иэоаретений н открытий

Приоритет—

Опубликовано 28.VIII.1973. Бюллетень ¹ 35

Дата опубликования описания 3.1.1974

УДК 621.651 (088.8) Авторы изобретения

Н. H. Пярн и Л. М. Липовецкий

Заявитель

ПОРШНЕВОЙ НАСОС ДВУСТОРОННЕГО ДЕЙСТВИЯ

Изобретение относится к ооласти поршневых насосов, преимущественно для перекачивания жидкости с абразивными примесями.

Известны поршневые насосы для перекачивания жидкостей с абразивными примесями, состоящие из пор шня, связанного с ползуном, и проворачивающего устройства поршня, выполненного в виде установленной в торцовом отверстии плунжера цилиндрической втулки с внутренними наклонными к оси по рш ня пазами, входящими в зацепление с подпружиненным пальцем, укрепленным на торцовой плоскости цилиндра.

Цель изобретения — повысить надежность проворачивающего устройства и уменьшить габариты насоса.

Это достигается тем, что,проворачивающее устройство выполнено в виде кольца, подпружиненного относительно ползуна и взаимодействующего с упором, закрепленным на малой головке шатуна, причем на кольце установле IbI собачки, взаимодействующие с зубьями, выполненными на конце .штока.

На фиг. 1 изображен узел ползуна предлагаемого поршневого насоса двустороннего действия; на фиг. 2 — .разрез по А — А на фи,г. 1.

Насос имеет поршень, жестко соединенный со штоком 1, который закреплен в ползуне 2 и имеет возможность вращения относительно ползуна и вокруг его продольной оси.

На конце штока 1, взанмодействующего с ползуном 2, выполнены зубья 8, зацепляющиеся с собачками 4 и 5. Проворачпвающее усTDQHcTBQ выполнено iB виде поворотного кольца 6, подпружиненного относительно ползуна 2 пружинами 7 и 8 и охватывающего конец штока 1.

На поворотном кольце 6 установлены собачки 4 и 5, и оно снабжено пазом 9, взаимодействующим с упором 10, расположенным на головке 11 шатуна 12 кривошип но-шатунного механизма привода пасоса, соединенного с ползуном 2 осью 18.

При работе насоса шатун 12 кривошипношатунного механизма привода насоса перемещает ползун 2 со штоком 1 и поршнем и одновременно, поворачиваясь вокруг оси 18 ползуна 2, взаимодействует свопм упором 10 с верхней стенкой паза 9 поворотного кольца 6.

Упор 10, поднимаясь, поворачивает кольцо

6 относительно штока 1. При этом пружины

7 и 8, установленные в расточках ползуна 2, сжимаются, а собачки 4 и 5 проскальзывают по зубьям 8 штока l. При отхсае упора 10 от верхней стенки паза 9 поворотное кольцо 6 под действием пружин 7,и 8 проворачивается в обратном направлении и проворачивает

395613

Предмет изобретения

Ри8, f 10

Составитель И. Смирнов

Техред Е. Борисова

Редактор О. Стенина

Корректор А. Степанова

Заказ 691/2273 Изд. № 941 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» шток 1 с поршнем при помощи собачек 4 и 5, которые входят в зацепление с зубьями 3 штока 1.

Поршневой:насос д вустороннего действия, преимущественно для перекачивания жидко стей с абрази|вными взвесями, содержащий поршень со штоком, закрепленным в ползуне с,возможностью поворота относительно его оси с помощью устройства для проворачивания штока с поршнем при его возвратно-поступательном движении, и шатун, соединенный с ползуном осью, отличаюшийся тем, что, с целью увеличения надежности проворачивающего устройства и уменьшения габаритов насоса, проворачивающее устройство выполнено в виде кольца, подпружиненного относительно ползуна и взаимодействующего с упором, закрепленным на малой головке шатуна, причем на кольце установлены собачки, взаимодействующие с зубьями, выполненными на конце штока.
