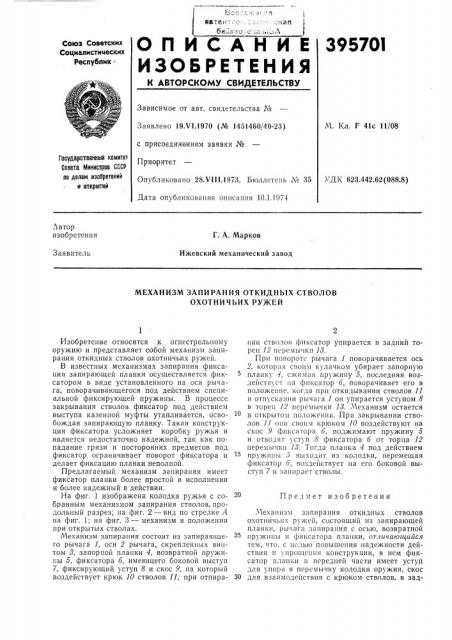

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

39570I

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства ¹

Ы. Кл. F 41с 11/08

Заявлено 19Х1.19?0 (№ 1451460/40-23) с присоединвнием заявки №

Приоритет

Опчбликовано 28.V111.19?3. Бюллетень ¹ 35

Гасударственный камитет

Саеета Министров СССР па делам изобретений и открытий

УДК 623.442.62 (088.8) Дата опубликования описания 10.|.1974

Л втор изобретения

Г. А. Марков

Ижевский механический завод

Заявитель

МЕХАНИЗМ ЗАПИРАНИЯ ОТКИДНЪ|Х СТВОЛОВ

ОХОТНИ Ч ЬИХ РУ)КЕЙ

Изобретение относится к огнестрельному оружию и представляет собой механизм запирания откидных стволов охотничьих ружей.

В известных механизмах запирания фиксация запирающей планки осуществляется фиксатором в виде установленного на оси рычага, поворачивающегося под действием специальной фиксирующей пружины. В процессе закрывания стволов фиксатор под действием выступа казенной муфты утапливается, освобождая запирающую планку. Такая конструкция фиксатора усложняет коробку ружья и является недостаточно надежной, так как попадание грязи и посторонних предметов под фиксатор ограничивает поворот фиксатора и делает фиксацию планки неполной.

Предлагаемый механизм запирания имеет фиксатор планки более простой в исполнении и более надежный в действии.

На фиг. 1 изображена колодка ружья с собранным механизмом запирания стволов,продольный разрез; на фиг. 2 — вид по стрелке А па фиг. 1; на фиг. 3 — механизм в положении при открытых стволах.

Механизм запирания состоит из запирающего рычага 1, оси 2 рычага, скрепленных винтом 8, запорной планки 4, возвратной пружины 5, фиксатора 6, имеющего боковой выступ

7, фиксирующий уступ 8 и скос 9, на который воздействует крюк 10 стволов 11; при отпиранип стволов фиксатор упирается в задний торец 12 перемычки 18.

Прп повороте рычага 1 поворачивается ось

2, которая свопм кулачком убирает запорную планку 1, сжимая пружину 5, последняя воздействует на фиксатор 6, поворачивает его в положение, когда прп откидывании стволов 11 и отпускаппи рычага 1 он упирается уступом 8 в торец 12 перемычки 18. Механизм остается в открытом положении. При закрывании стволов 11 опп свопм крюком 10 воздействуют на скос 9 фиксатора 6, поджимают пружину 5 и отводят уступ 8 фиксатора 6 от торца 12 перемычкп 18. Тогда планка 4 под действием пружины 5 выходит из колодки, перемещая фиксатор 6, воздействует на его боковой выступ 7 и запирает стволы.

20 Предмет изобретения

Механизм заппрания откидных стволов охотничьих ружей, состоящий 113 запирающей планки, рычага запирания с осью, возвратной пружппы п фиксатора планки, от.гичаюигийся тем, что, с це Iblo повышения надежности действия и упрощения конструкции, в нем фиксатор планки в псредней части имеет уступ для упора в перемычку колодки оружия, скос

30 для взаимодействия с крюком стволов, в зад395701 ией части он снабжен боковым выступом и торцом для опоры в возвратную пружину, а планка имеет в передней части выборку для вхождения заднего конца фиксатора и углубление в ней для вхождения бокового выступа фиксатора.

395701

Составитель А. Семенов

Текред T. Курилко

Редактор Д. Пинчук

Корректоры: В. Петрова и Л. Корогод

Типография, пр. Сапунова, 2

Заказ 3475/17 Изд. No 934 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Говста Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 475
