395753

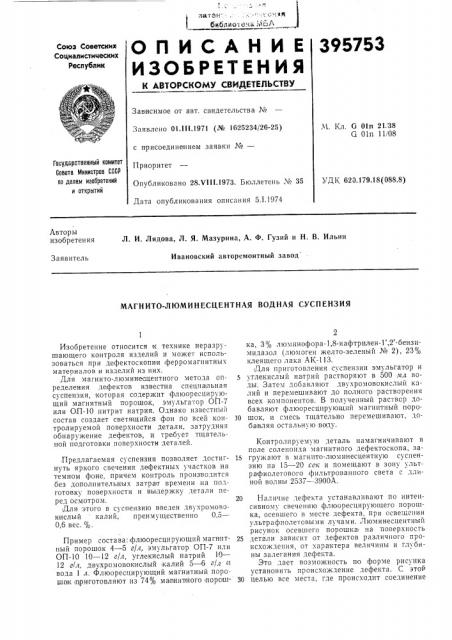

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
М. Кл. G Oln 21, 38
G 01п 11 08
Заявлено 01. Ill.1971 (№ 1625234/26-25) с присоединением заявки ¹â€”
Приоритет
Опубликовано 28.VI11.1973. Бюллетень № 35
Дата опубликования описания 5.1.1974
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
Ъ ДК 620.179.18(088.8) Авторы изобретения
Л. И. Лядова, Л. Я, Мазурина, А. Ф. Гузий и Н. В. Ильин
Ивановский авторемонтный завод
Заявитель
МАГНИТО-ЛЮМИНЕСЦЕНТНАЯ ВОДНАЯ СУСПЕНЗИЯ
Изобретение относится к технике неразрушающего контроля изделий и может использоваться при дефектоскопии ферромагнитных материалов и изделий из них.
Для магнито-люминеацентного метода определения дефектов известна специальная суспензия, которая содержит флюоресцирующий магнитный порошок, эмульгатор ОП-7 или ОП-10 нитрит натрия. Однако известный состав создает светя щийся фон по всей контролируемой поверхности детали, затрудняя обнаружение дефектов, и требует тщательной подготовки поверхности деталей.,Предлагаемая суспензия позволяет достигнуть яркого свечения дефектных участков на темном фоне, причем контроль производится без дополнительных за i pan времени на подготовку поверхности и выдержку детали перед осмотром. Для этого в суспензию введен двухромовокислый калий, преимущественно 0,5—
О,б вес. %.
Пример состава: флюоресцирующий магнитный порошок 4 — 5 г/л, эмульгатор ОП-7 или
ОП-10 10 — 12 г/л, углекислый натрий 10—
12 г/л, двухромовокислый калий 5 — б г/л и вода 1 л, Флюоресцирующий магнитный порошок III)pH I OòîBëÿþò из 74% мапнипного порошка, 3% люминофора-1,8-нафтрилен-1,2 -бензимидазол (люмоген желто-зеленый № 2), 23% клеящего лака АК-113.
Для приготовления суспензии эмульгатор и
5 углекислый на трий растворяют в 500 лгл воды. Затем добавляют двухромовокислый калий и перемешивают до полного растворения всех компонентов. В полученный раствор добавляют флюоресцпрi ющнй магнитный поро10 шок, и смесь тщательно перемешивают, добавляя остальную воду.
Контролируемую деталь намагничивают в поле соленоида магнитного дефектоскопа, за15 гружают в магнпто-люминесцентную суспензию на 15 — 20 сек и помещают в зону ультрафиолетового фильтрованного света с длиной волны 2537 — 3900А.
20 Наличие дефекта устанавливают по интенсивному свечению флюоресцирующего порошка, осевшего в месте дефекта, при освещении ультрафиолетовыми лучами. Люминесцентный рисунок осевшего порошка| на поверхность
25 детали зависит от дефектов различного происхождения, от характера величины и глубины залегания дефекта.
Это дает возможность по форме рисунка установить происхождение дефекта. С этой
30 целью все места, где происходит соединение
395753
Предмет изобретения
Сотсавитель Н. Преображенский
Редактор Л. Народная Техред 3. Тараиенко Корректор Е. Михеева
Заказ 3511/11 Изд. № 967 Тираж 755 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 магнито-люминеоцентного порошка, должны быть (особенно тщательно) осмотрены HO.l ультрафиолетовым светом.
Предложенный состав позволит эффективно использовать ма гнито-люминесцентную суспензию для дефектоскопии в машиностроительной и авиационной промышленности, а также применять ее при лабораторных исследованиях.
Магнита-люминесцентная водная суспензия для дефектоскопии ферромагнитных материалов, выполненная на основе флюоресцирующего магнитного порошка, дисперга тора, стабилизатора, отличающаяся тем, что, с целью повышения точности определения дефектов, в суспензию введен двухромовокислый калий
10 преимущественно 0,5 — 0,6 вес. %.
