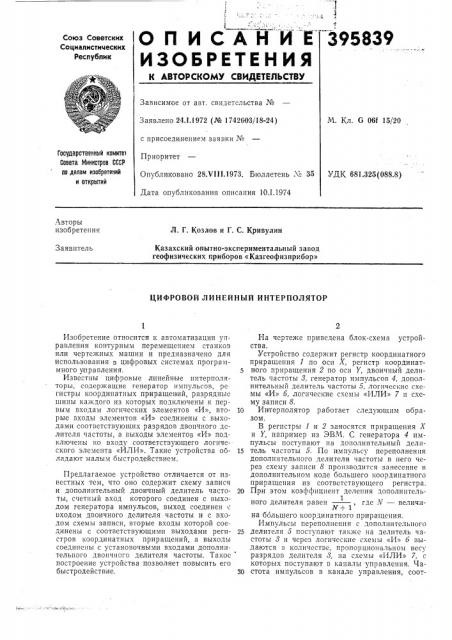

О П И САН И Е

ИЗОБРЕТЕНИЯ 395839

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.1.1972 (№ 17426О3/18-24) с присоединением заявки №

Приоритет

Опубликовано 28Х11!.1973. Бюллетень ¹ 35

Дата опубликования описания 10.1.1974

М. Кл. G 06f 15/20

Государственный комите1

Совета Министров СССР по делам иоаоретений и открытий

УДК 681.,325(088.8) Авторы изобретения

Л. Г. Козлов и Г. С. Кривулин

Заявитель

Казахский опытно-экспериментальный завод геофизических приборов «Казгеофизприбор»

ЦИФРОВОЙ ЛИНЕЙНЫЙ ИНТЕРПОЛЯТОР

Изобретение относится к автоматизации управления контурным перемещением станков или чертежных машин и предназначено для использования в цифровых системах программного управления.

Известны цифровые линейн ые интерполяторы, содержащие генератор импульсов, ре гистры координатных приращений, разрядные шины каждого из которых подключены к первым входам логических элементов «И», вторые входы элементов «И» соединены с выходами соответствующих разрядов двоичного делителя частоты, а выходы элементов «И» подключены ко входу соответствующего логического элемента «ИЛИ». Такие устройства ооладают малым быстродействием.

Предлагаемое устройство отличается от изBccTklblx тем, что оно содержит схему записи и дополнительный двоичный делитель частоты, счетный вход которого соединен с выходом генератора импульсов, выход соединен е входом двоичного делителя частоты и с входом схемы записи, вторые входы которой соединены с соответствующими выходами регистров координатных приращений, а выходы соединены с установочными входами дополнительного двоичного делителя частоты. Такое построение устройства позволяет повысить его быстродействие.

На чертеже приведена блок-схема устройства.

Устройство содержит регистр координатного приращения 1 по оси Х, регистр координатного приращения 2 по оси У, двоичный делитель частоты 8, генератор импульсов 4, дополнительный делитель частоты 5, логические схемы «И» б, логические схемы «ИЛИ» 7 и схему записи 8.

10 Интерполятор работает следующим образом.

В регистры 1 и 2 заносятся приращения Х и У, например из ЭВМ. С генератора 4 импульсы поступают на дополнительный дели15 тель частоты 5. По импульсу переполнения дополнительного делителя частоты в него через схему записи 8 производится занесение в дополнительном коде большего координатного приращения из соответствующего регистра.

20 При этом коэффициент деления дополнптель1 ного делителя равен, где V — величи_#_+ 1 на ббльшего координатного приращения.

Импульсы переполнения с дополнительного

25 делителя 5 поступают также на делитель частоты 8 и через логические схемы «И» б выдаются в количестве. пропорциональном весу разрядов делителя 8, на схемы «ИЛИ» 7, с которых поступают в каналы-управления. Ча30 стота импульсов в канале управления, соот395839

Предмет изобретения

Составитель П. Шелипов

Техред T. Курилко

Редактор Е. Гончар

Корректоры: Е. Хмелева и Е. Блк>мина

Заказ 3501/10 Изд. № 968 Тираж 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ветствующем большему приращению, равна

fr

РЧ+11г — 1 г — 1 где f — частота генератора импульсов, n — число разрядов двоичного делителя, т. е. частота импульсов в канале управления не зависит от величины приращения.

Регистры устанавливаются в нуль импульсом переполнения с делителя частоты 8.

Цифровой линейный интерполятор, содержащий генератор импульсов, регистры координатных приращений, разрядные шин ы каждого из которых подключены к первым входам логических элементов «И», вторые входы элементов «И» соединены с выходами соответствующих разрядов двоичного делителя чаcTGTbI, а HhlxOä1ý! элементов <<И>> поди IIoчспы

5 ко входу соответствующего логического элемента «ИЛИ», отличающийся тем, что, с целью повышения быстродействия, он содер>кит схему записи и дополнительный двоичный делитель частоты, счетный вход которого соеди10 пен с выходом генератора импульсов, выход соединен со входом двоичного делителя частоты и со входом схемы записи, вторые входы которой соединены с соответствующими выходами регистров координатных прираще15 ний, а выходы соединены с установочными входами дополнительного двоичного делителя частоты.
