Телевизионное устройство для автоматической селекции изображений объектов

Телевизионное устройство для автоматической селекции изображений объектов

Иллюстрации

Показать все

Реферат

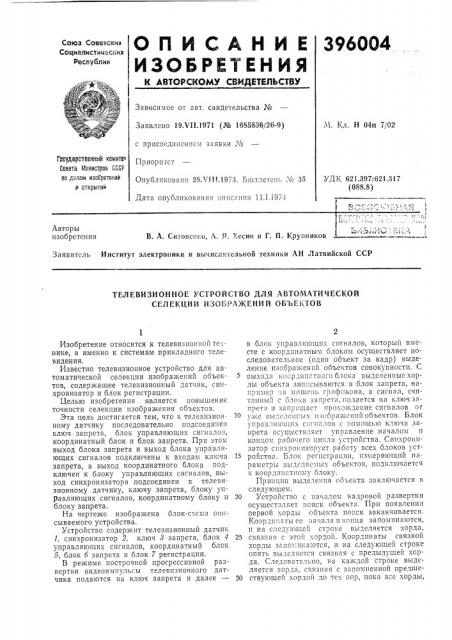

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социапистическии

Республии

Зависимое от авт. свидетельства №

Заявлено 19.И1.1971 (Ж 1685836/26-9) с присоединением заявки №

Приоритет

Опубликовано 28Л111.1973. Бюллетеш. ¹ 35

Дата опубликования описания 11.1.1974

М. Кл. Н 04п 7/02

Гасударственный камите1

Саеета Министров ьССР по делам изобретений и открытий

УД К 621.397: 621. 317 (088.8) 1

В. A. Ситовс!1ко, А. Я. Хесин и Г. Й. Крупников

Авторы изобретения

Заявитель Институт электроники и вычислительной техники АН Латвийской ССР

ТЕЛЕВИЗИОННОЕ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

СЕЛЕКЦИИ ИЗОБРАЖЕНИЙ ОБbEI(TOB

Изобретение относится к телевизионной тех— нике, а именно к системам прикладного телевидения.

Известно телевизионное устройство для автоматической селекции изображений ооъектов, содержащее телевизионный датчик, синхронизатор и блок регистрации.

Целью изобретения является повышение точности селекции изображения объектов.

Эта цель достигается тем, что к телевизионному датчику последовательно подсоединен ключ запрета, блок управляющих сигналоз, координатный блок и блок запрета. При этом выход блока запрета и выход блока управляющих сигналов подключены к входам кл1оча запрета, а выход координатного блока подключен к блоку управляющих сигналов, выход синхронизатора подсоединен к телевизионному датчику, ключу запрета, блоку управляющих сигналов, координатному блоку и блоку запрета.

На чертеже изображена блок-схема описываемого устройства.

Устройство содержит телевизионный датчик

1, синхронизатор 2, ключ 8 запрета, блок 4 управляющих cHII налов, координатный блок

5, блок б запрета и блок 7 регистрации.

В режиме построчной прогрессивной развертки видеоимпульсы телевизионного датчика подаются на ключ запрета и далее— в блок управля1ощих сигналов, которьш вместе с координатным блоком осуществляет последовательное (один объект за кадр) выделение изображений объектов совокупности. С выхода координатного блока выделенные хорды объекта записываются в блок запрета, например llа мишень графпкона, а сигнал, считаппыl! с блока запрета, подается на 1 люч запрета и запрещаст прохождение сигналов от уже выделеш1ых пзображс пй объектов. Блок управляющих спгпяа1ов с T.îìîùüþ ключа запрета осуществляет управление началом и концом рабочего цикла устройства. Синхронизатор синхронизирует работу всех блоков устройства. Блок регпстрашш, измеряющий параметры выделяемых объектов, подключается к коорд1шат11ох1у блоку.

Принцип выделения объекта заключается в следующем.

20 Устройство с началом кадровой развертки осуществляет поиск объекта. Прп появлении первой хорды объекта поиск заканчивается.

Координаты ее начала и конца запоминаются, п на следующей строке выделяется хорда, 25 связная с этой хордой. Координаты связной хорды з",ïL ;ïíà:îòcÿ, и на следующей строке опять выделяется связная с предыдущей хорда. Следовательно, на каждой строке выделяется хорда, связная с запомненной предше30 ствующей хордой до тех пор, пока все хорды, 396004

Предмет изобретения

Составитель С. Вольнова

Техред Е. Борисова

Редактор 3. Твердохлебова

Корректоры: А. Николаева и Л. Корогод

Заказ 3509/19 Изд. Лз 972 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 связные между собой не будут выделены.

Связными являются хорды, расположенные на двух соседних строках, у которых совпадает по крайней мере часть координат по оси Х (вдоль направления сканирования). Телевизионный датчик преобразует оптическое изображение объектов в видеосигнал. Ключ запрета либо подает этот сигнал на блок управляющих сигналов, либо запрещает его подачу. Блок запрета запоминает выделенные хорды объекта и исключает повторное выделение их при поиске и выделении последующих объектов. Синхронизатор осуществляет синхронизацию по времени работы всех блоков устройства.

Блок управляющих сигналов формирует сигналы записи начала и конца хорд и управляет процессом выделения связных хорд. Координатный блок позволяет записывать координаты начала и конца хорд на текущей строке, а также выдавать координатные импульсы начала и конца хорды, записанной на предыдущей строке.

Телевизионное устройство для автоматической селекции изображений объектов, содержащее телевизионный датчик, синхронизатор и блок регистрации, отлича ощееся тем, что, с

10 целью повышения точности селекции изображения объектов, к телевизионному датчику последовательно подсоединен ключ запрета, блок управляющих сигналов, координатный блок и блок запрета, причем выход блока за15 прета и выход блока управляющих сигналов подключены к входам ключа запрета, а выход координатного блока подключен к блоку управляющих сигналов, выход синхронизатора подсоединен к телевизионному датчику, клю20 чу запрета, блоку управляющих сигналов, координатному блоку и блоку запрета.
