Способ изготовления электролюминесцентного
Патент 396009
Авторы
Классы МПК
Способ изготовления электролюминесцентного
Иллюстрации
Реферат

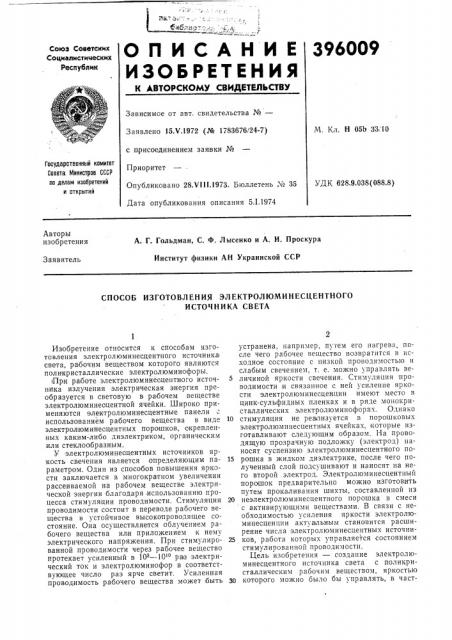

О Л И С А Н И Е 396009
ИЗОБРЕТЕНИЯ
Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Рестгу блик
Зависимое от авт. свидетельства №вЂ”
Заявлено 15Х.1972 (№ 1783676/24-7) с присоединением заявки №
Приоритет
Опубликовано 28.V111.1973. Бюллетень № 35
Дата опубликования описания 5.1.1974
М. Кл. Н 05b 33. 10
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 628.9.038(088.8) Авторы изобретения
А. Г. Гольдман, С. Ф. Лысенко и А. И. Проскура
Институт физики АН Украинской ССР
Заявитель
СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОЛЮМИНЕСЦЕНТНОГО
ИСТОЧНИКА СВЕТА
Изобретение относится к способам изготовления электролюминесцентного источника| света, рабочим веществом которого являются поликристаллические электролюминофоры. При ра боте электролюминесцентного источника излучения электрическая энергия преобразуется в световую в рабочем веществе электролюминесцентной ячейки. Широко применяются электролюминесцентные панели с использованием рабочего вещества в виде электролюминесцентных порошков, скрепленных каким-либо диэлектриком, органическим или стекл о обр азны м.
У электролюминесцентных источников яркость свечения является определяющим параметром. Один из способов повышения яркости заключается в многократном увеличении рассеиваемой на рабочем веществе электрической энергии благодаря использованию процесса стимуляции проводимости. Стимуляция проводимости состоит в переводе рабочего вещества в устойчивое высокопроводящее состояние. Она осуществляется облучением рабочего вещества или приложением к нему электрического напряжения. При стимулированной проводимости через рабочее вещество протекает усиленный в 10з — 10" раз электрический ток и электролюминофор в соответствую щее число раз ярче светит. Усиленная проводимость рабочего вещества может, быть устранена, например, путем его нагрева, после чего рабочее вещество возвратится в исходное состояние с низкой проводимостью и слабым свечением, т. е. можно управлять ве5 личиной яркости свечения. Стимуляция проводимости и связанное с ней усиление яркости электролюминесценции имеют место в цинк-сульфидных пленках и в ряде монокристаллических электролюминофорах. Однако
10 стимуляция не реализуется в порошковых электролюминесцентных ячейках, которые изготавливают следующим образом. На проводящую прозрачную подложку (электрод) наносят суспензию электролюминесцентного по15 рошка в жидком диэлектрике, после чего полученный слой подсушивают и наносят па него второй электрод. Электролюминесцентный порошок предварительно можно изготовить путем прокаливания шихты, составленной из
20 неэлектролюминесцентного порошка в смеси с активирующими веществами. В связи с необходимостью усиления яркости электролюминесценции актуальным становится расширение числа электролюминесцентных источни25 ков, работа которых управляется состоянием стимулированной проводимости.
Цель изобретения — создание электролюминесцентного источника света с поликристаллическим рабочим веществом, яркостью
30 которого можно было бы управлять, в част396009
Составитель Е. Сафонова
Редактор Т. Загребельная Техред 3. Тараненко Корректор Л. Орлова
Заказ 351!/(8 Изд. № 967 Тираж 755 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий
Москва, Ж-35, Раушская наб., д, 4/5
Типография, пр. Сапунова. ности усиливать ее на несколько порядков, и в котором бы сочетались положительные свойства как электролюминесцентных источников света с порошковым рабочим веществом, так и электролюминесцентных источни. ков света с монокристаллическим рабочим веществом.
Это достигается следующей технологией изготовления. ,Приготавливают смесь электролюминесцентных порошков (либо используют ка койлибо один такой порошок в зависимости от поставленной задачи) или смесь неэлектролюминесцентных порошков активирующими веществами, т. е. шихту, предназначенную ооычно для изготовления электролюминесцентных порошков, после чего полученную смесь спрессовывают под давлением порядка сотен атмосфер, а затем прокаливают при
600 †10 С и на полученную таблетку наносят электроды.
Стимуляция не применима для усиления яркости у электролюминесцентных ячеек, содержащих рабочее вещество в виде порошка, однако при выполнении электролюминесцентных ячеек в виде таблеток путем спрессования и спекания порошка обеспечивается усиление яркости свечения. Усиление яркости достига|ется благодаря тому, что технологическим приемом рабочему веществу придается способность к стимуляции. Помимо способности к стимуляции проводимости спеченные поликристаллические ячей1си,выгодно отличаются от порошковых элекролюминесцентных ячеек тем, что не нуждаются в диэлектрической связке и электролюминесцируют при приложении к ним постоянного напряжения. 1При этом они сохраняют преимущества порошков в статистическом усреднении основных физических закономерностей, в доступности простого контроля примесей и в несложности технологии изготовления. В изготовлении таблетки проще электролюминесцентных пленок и монокристаллов. Технологически легко доступные они п
10 ряду свойств, в том числе электролюминесцентных, прибл ижаются к монокристалл ам.
Кроме того, спрессованное и спеченное рабочее вещество бистабильно, т. е. облада ет двумя устойчивыми состояниями с низкой и высокой стимулированной проводимостью, что позволяет использовать его в качестве основы для создания излучающих элементов памяти в переключающих запоминающих устройствах. го
Предмет изобретения
Способ изготовления электролюминесцентного источника света с поликристаллическим рабочим веществом, образованным, например, 25 электролюминесцентным порошком, или смесью электролюминесцентных порошков, или смесью неэлектролюминесцентных порошков с а ктивирующими веществами, используемыми для образования электролюминесцентных
30 порошков, на которое наносят электроды, отличающийся тем, что, с целью обеспечения возможности управления яркостью свечения источника, указанное рабочее вещество спрессовывают под давлением порядка нескольких
35 сотен атмосфер, а затем прокаливают при
600 †10 С.
